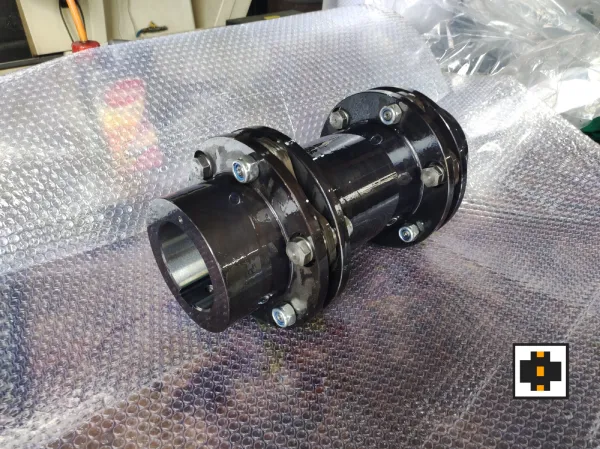

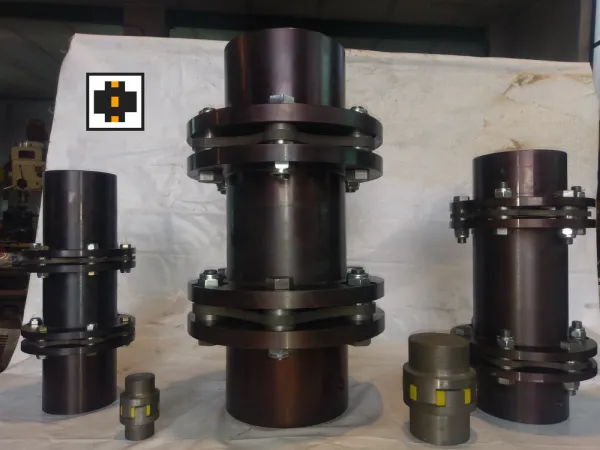

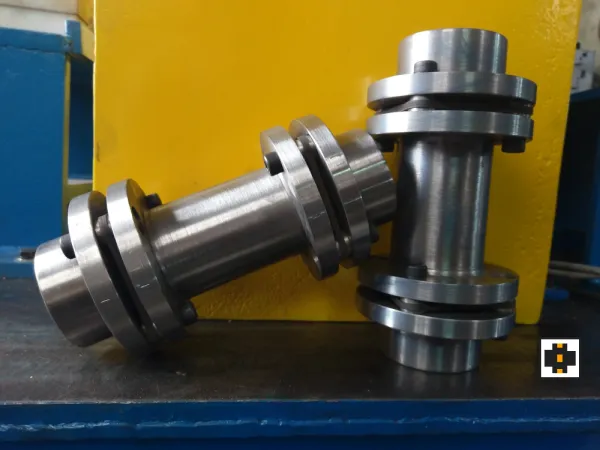

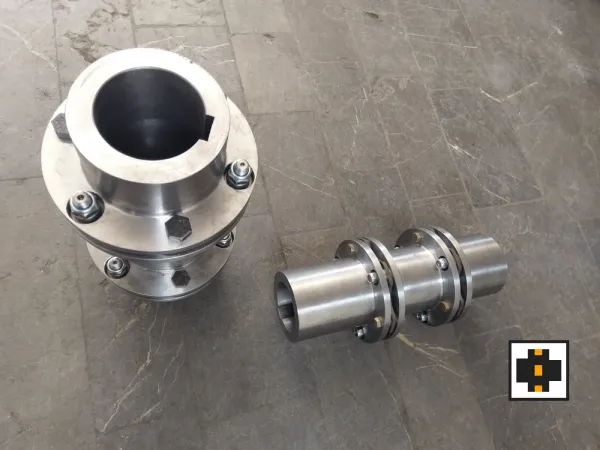

کوپلینگ فنری Disc Coupling
کوپلینگ فنری ، کوپلینگ هایی بدون لقی و همچنین دارای استحکام بالا و بدون تعمیر و نگهداری خاصی هستند.
امکان خلاص کردن یا تعویض فنر (شیمز) کوپلینگ فنری بدون تغییر و جابهجایی محرک و متحرک وجود دارد.
به دلیل فولادی بودن کوپلینگ فنری امکان کارکردن تا دمای 280 درجه سانتیگراد وجود دارد.
براي انتخاب كوپلينگ فنری از فرمولهاي زير استفاده مي شود :
در این فورمول P توان موتور برحسب کیلووات و n دور موتور است که پس از قرار دادن در رابطه ، (TN) گشتاور موتور بر حسب نیوتن در متر محاسبه شده و در ادامه با استفاده از جداول فاکتور های St و SB و SR را خوانده و در رابطه زیر قرار می دهیم.
Tkn = TN * SB * St * SR
T knحاصل را در جدول انتخاب كوپلينگ برده و كوپلينگ خود را انتخاب نمائيد، توجه داشته باشيد كه قطر شفت شما بايد در رنج كوپلينگ انتخاب شده باشد در غير اين صورت بايد از يك سايز بالاتر استفاده نمائيد.
سایز | قطر شافت | گشتاور T Nm |
گشتاور حداکثر T max |
حداکثر سرعت Max speed |
---|---|---|---|---|
۵۶ | ۲۰ | ۱۲ | ۲۴ | ۲۰۰۰۰ |
۶۸ | ۲۵ | ۲۵ | ۵۰ | ۱۶۰۰۰ |
۸۲ | ۳۵ | ۵۱ | ۱۰۲ | ۱۳۰۰۰ |
۹۴ | ۳۸ | ۱۰۰ | ۲۰۰ | ۱۲۰۰۰ |
۱۰۴ | ۴۲ | ۱۵۳ | ۳۰۶ | ۱۰۰۰۰ |
۱۲۶ | ۵۰ | ۲۸۰ | ۵۶۰ | ۸۰۰۰ |
۱۳۸ | ۶۰ | ۵۸۵ | ۱۱۷۰ | ۶۷۰۰ |
۱۵۶ | ۷۰ | ۹۳۵ | ۱۸۷۰ | ۵۹۰۰ |
۱۷۹ | ۸۰ | ۱۲۷۵ | ۲۵۵۰ | ۵۱۰۰ |
۱۹۱ | ۸۵ | ۲۰۰۰ | ۴۰۰۰ | ۴۷۵۰ |
۲۱۰ | ۹۰ | ۳۸۰۰ | ۷۶۰۰ | ۴۳۰۰ |
۲۲۵ | ۱۰۵ | ۴۳۰۰ | ۸۶۰۰ | ۴۰۰۰ |
۲۶۵ | ۱۱۵ | ۷۶۰۰ | ۱۵۲۰۰ | ۳۴۰۰ |
۳۰۵ | ۱۳۵ | ۱۰۰۰۰ | ۲۰۰۰۰ | ۳۰۰۰ |
۳۴۰ | ۱۶۰ | ۱۵۰۰۰ | ۳۰۰۰۰ | ۲۸۰۰ |
۳۹۰ | ۱۸۰ | ۲۵۰۰۰ | ۵۰۰۰۰ | ۲۸۰۰ |
۴۲۰ | ۲۰۰ | ۷۰۰۰۰ | ۱۴۰۰۰۰ | ۲۸۰۰ |
۵۰۰ | ۲۴۰ | ۱۲۰۰۰۰ | ۲۴۰۰۰۰ | ۲۳۰۰ |
۵۶۷ | ۲۸۰ | ۲۰۰۰۰۰ | ۴۰۰۰۰۰ | ۲۰۰۰ |
۶۶۰ | ۳۳۰ | ۲۸۰۰۰۰ | ۵۶۰۰۰۰ | ۱۸۰۰ |
جدول انتخاب فاکتور
جدول انتخاب فاکتور |
|
---|---|
ضریب کاربرد |
sb |
ماشین سازی |
۲ |
هم زنها |
۲٫۰یا۱٫۰ |
سانتریفیوژ |
۱٫۵ |
نوار نقاله |
۲ |
آسانسور |
۲ |
فن |
۱٫۵ |
ژنراتور |
۱ |
ماشین های پرس مواد |
۲٫۵ |
نورد |
۲٫۵ |
صنایع چوب |
۱٫۵ |
اکسترود |
۲ |
پرس ضربه ای |
۲٫۵ |
ماشین ابزار |
۲ |
سنگ زنی |
۲٫۵ |
بسته بندی |
۱ |
پمپ های پیستونی |
۲٫۵ |
پمپ های گریز از مرکز |
۱٫۵ |
کمپرسورهای پیستونی |
۲٫۵ |
توربو کمپرسور |
۲ |
کاغذ سازی |
۲ |
جدول انتخاب فاکتور SR |
|
---|---|
1 |
1/7 |
جدول فاکتور دما |
||||
---|---|---|---|---|
۲۷۰ |
۲۳۰ |
۲۰۰ |
–۳۰ تا + ۱۵۰ |
دمای کاری |
۱٫۴۳ |
۱٫۲۵ |
۱٫۱ |
۱ |
St |
مثال محاسبه
با استفاده از فورمول محاسبه گشتاور خواهیم داشت :
توان خروجي موتور = 104 كيلووات
تعداد دوران موتور = 1750 دور در دقيقه
گشتاور موتور :
TN= 9550 (104/1750) =568
مورد کاربرد : فن
دماي محيط كار: 60 درجه سانتي گراد
568*1.5*1*1=852= Tkn
سایز كوپلينگ انتخابي: سايز 156

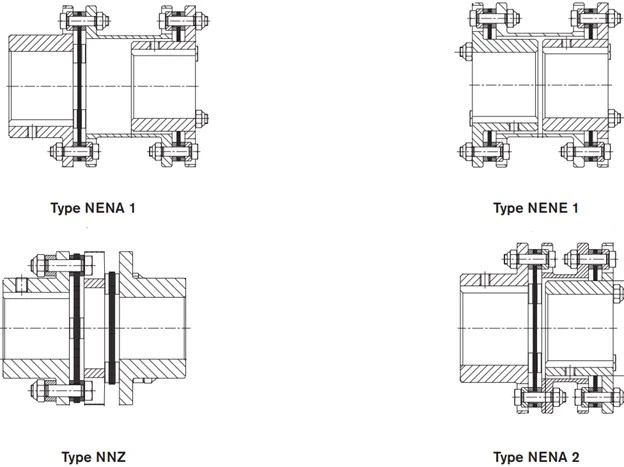

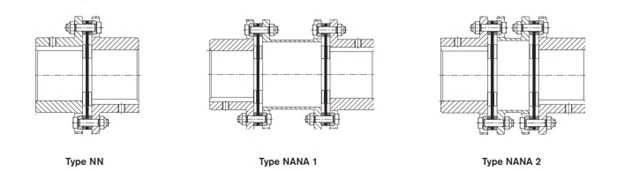

SIZE (DA) | d1/d2 | D | L1/L2 | LG1 | E1 | LG2 |
---|---|---|---|---|---|---|
۵۶ | ۲۰ | ۳۲ | ۲۰ | ۴۵ | ۵ | ۱۰۰ |
۶۸ | ۲۵ | ۴۰ | ۲۵ | ۵۶ | ۶ | ۱۱۰ |
۸۲ | ۳۵ | ۵۴ | ۴۰ | ۸۶ | ۶ | ۱۵۰ |
۹۴ | ۳۸ | ۵۸ | ۴۵ | ۹۸ | ۸ | ۱۷۰ |
۱۰۴ | ۴۲ | ۶۸ | ۴۵ | ۱۰۰ | ۱۰ | ۱۷۰ |
۱۲۶ | ۵۰ | ۷۸ | ۵۵ | ۱۲۱ | ۱۱ | ۲۰۶ |
۱۳۸ | ۶۰ | ۸۸ | ۵۵ | ۱۲۱ | ۱۱ | ۲۰۶ |
۱۵۶ | ۷۰ | ۱۰۲ | ۶۵ | ۱۴۱ | ۱۱ | ۲۴۶ |
۱۷۹ | ۸۰ | ۱۱۷ | ۷۵ | ۱۶۴ | ۱۴ | ۲۸۶ |
۱۹۱ | ۸۵ | ۱۲۳ | ۸۰ | ۱۷۵ | ۱۵ | ۳۰۰ |
۲۱۰ | ۹۰ | ۱۳۲ | ۸۰ | ۱۷۵ | ۱۵ | ۳۰۰ |
۲۲۵ | ۱۰۵ | ۱۴۷ | ۹۰ | ۲۰۰ | ۲۰ | ۳۴۰ |
۲۶۵ | ۱۱۵ | ۱۶۳ | ۱۰۰ | ۲۲۳ | ۲۳ | ۳۷۰ |
۳۰۵ | ۱۳۵ | ۱۸۴ | ۱۳۵ | ۲۹۷ | ۲۷ | ۵۲۰ |
۳۴۰ | ۱۶۰ | ۲۱۳ | ۱۶۰ | ۳۵۴ | ۳۴ | ۶۲۰ |
۳۹۰ | ۱۸۰ | ۲۴۲ | ۱۸۰ | ۳۷۴ | ۳۴ | ۶۶۰ |
۴۲۰ | ۲۰۰ | ۲۷۵ | ۲۰۰ | ۴۳۷ | ۳۷ | |
۵۰۰ | ۲۴۰ | ۳۲۰ | ۲۴۰ | ۵۲۴ | ۴۴ | |
۵۶۷ | ۲۸۰ | ۳۸۳ | ۲۸۰ | ۶۱۲ | ۵۲ | |
۶۶۰ | ۳۳۰ | ۴۴۵ | ۳۳۰ | ۷۱۸ | ۵۸ |

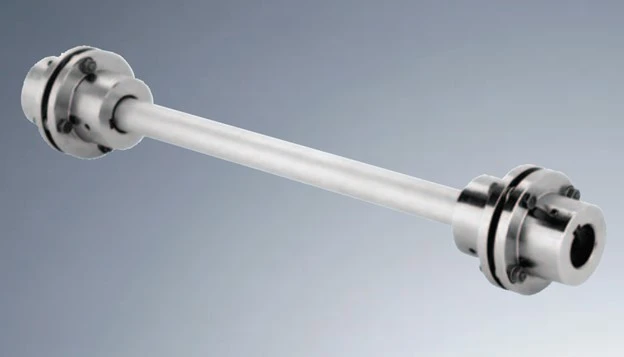

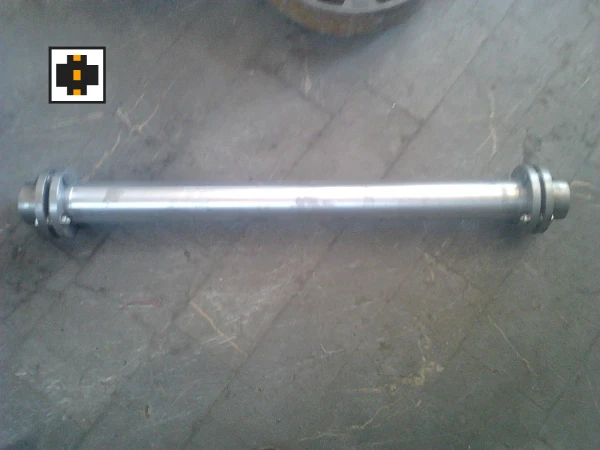

نمونه ای از دیسک کوپلینگ اسپیسری ساخته شده توسط ایران کوپلینگ از طریق فایل زیر قابل مشاهده است :
