کوپلینگ امگا – OMEGA COUPLING

کوپلینگ امگا (omega coupling) جزو کوپلینگ های انعطاف پذیر می باشد.این کوپلینگ بر اساس طرح ویوا شرکت REXNORD طراحی و تولید شده است.

اتصال دو طرف کوپلینگ امگا از طریق مواد پلی یورتانی مرغوب است و تا حدودی قابلیت جبران ناهمراستائی میان دو شفت را دارد.

با توجه به تولید این کوپلینگ ها بر اساس طرح ویوا امکان ارائه آن با طول لوله بلند و کوتاه وجود دارد.

از جمله ویژگی های کوپلینگ های طرح امگا ایران کوپلینگ می توان به موارد زیر اشاره کرد :

1- انتقال گشتاور بیشتر با استفاد از کوپلینگ با سایز کوچکتر

2- استفاده از کوپلینگ کوچک تر در مواقع برخورداری از قطر شفت بزرگتر

3- فیوز بودن و قطع ارتباط دو طرف در مواقع اضطراری

4-سبک بودن و عدم نیاز به روغنکاری

5- نصب و تعویض بدون نیاز به جابجائی تجهیزات

6- استفاده برای فواصل بین دو سر شفت تا 300 میلیمتر

7- نگهداری آسان

از معایب این کوپلینگ می توان به غیر قابل تعمیر بودن آن اشاره کرد و در صورتیکه اتصال بین دو سمت قطع شود باید کوپلینگ تعویض شود.

انتخاب کوپلینگ طرح امگا – Omega Coupling

برای انتخاب سایز کوپلینگ های طرح امگا (Omega Coupling) از فورمول زیر استفاده می شود :

در اين فرمول P توان موتور بر حسب كيلووات و n دور موتور است كه پس از قرار دادن در رابطه، گشتاور موتور بر حسب نيوتن در متر محاسبه می شود.

همچنین با در نظر گرفتن گشتاور و قطر شفت با استفاده از جدول انتخاب کوپلینگ نسبت به انتخاب سایز کوپلینگ اقدام کنید.





جدول انتخاب کوپلینگ                                                            COUPLING SELECTION
سایز
قطر شفت
گشتاور
Torque
A
B
(min)
B
(max)
L
N
ماکزیمم دور
11010-38621109713238605400
12510-481051209813238705400
13011-551641299713641805100
15011-6525015011116251954800
17011-6530816811116251954800
19019-75412190116164521174600
21519-80662213134191641404300
24519-95938245137202651714100
29027-1101412290153241732153900
36535-1273200365200311902353600
42535-15555804252473611142862000
46048-16562704602463801243022000

مثال محاسبه :

توان خروجی موتور : ۵۰۰ کیلووات
تعداد دوران موتور : ۱۷۵۰ دور در دقیقه قطر شافت‌ها: ۹۰ و ۹۵
گشتاور موتور : T=9550*(500/1750)=2730
کوپلینگ انتخابی : سایز 365

برای دیدن سایر محصولات ایران کوپلینگ بر روی نام آنها کلیک کنید :

1- کوپلینگ روتکس

2- کوپلینگ فنری طرح رادکس

3- کوپلینگ فالک

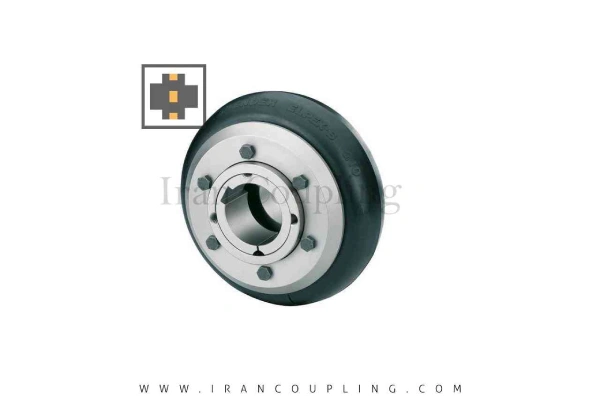

4- کوپلینگ تایری

5- کوپلینگ KB

6- کوپلینگ بیپکس

7- کوپلینگ زنجیری

8- کوپلینگ دنده ای

9- کوپلینگ روتکس پیچی

10- رابط کوپلینگ ها

11-کوپلینگ فنری جان کرین

12- کوپلینگ میل پینی فلندری

13-کوپلینگ انکودری

  • سایز : از سایز 110 تا 460
  • قابلیت ویژه : فیوز بودن کوپلینگ
  • متریال : پلی یورتان
  • نگهداری : تعویض بدون جابجائی تجهیزات
