این کوپلینگ روتکس – Jaw Coupling

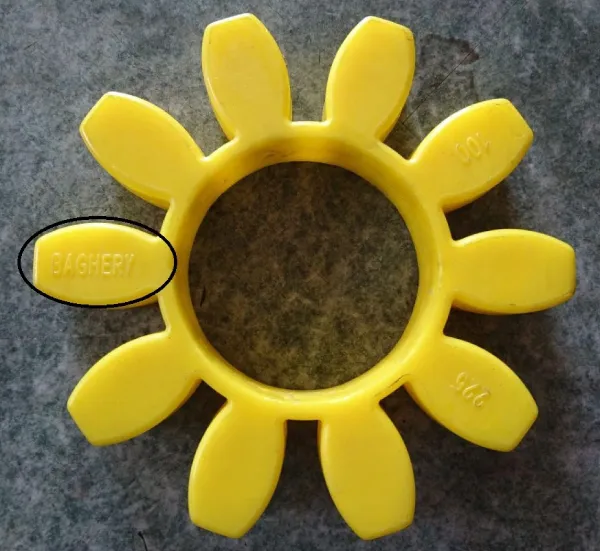

جنس كوپلينگ روتکس از چدن مرغوب تهيه شده و تمام قسمت‌هاي آن ماشين كاري مي‌شود بنابراین در دورهاي بالا به سيستم ارتعاش نمي‌دهد. رابط مياني (Spider) کوپلینگ روتکس نيز از مواد مرغوب پلی یورتان (TPU) توليد مي‌گردد و از مشخصه های بارز ایران کوپلینگ می توان به نام باقری هک شده روی این ضربه گیرها اشاره کرد.

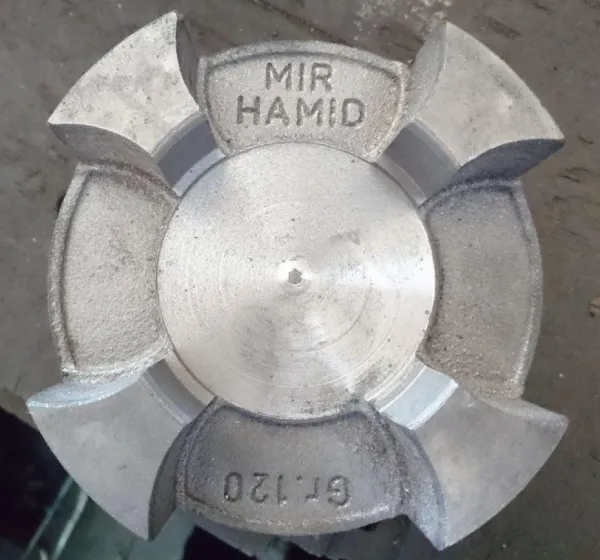

لازم به ذکر است برای تفکیک محصولات تولیدی ما نسبت به سایر تولید کنندگان این محصول می توان به نام حک شده میرحمید بین پنجه های کوپلینگ اشاره کرد.
كوپلينگ‌ روتکس نسبت به اندازه كوچك و وزن كم، گشتاور بالايي را تحمل مي‌كنند و براي جذب ارتعاشات و شوك‌هاي سيستم ايده آل هستند. از خصوصيات رابط‌هاي پلی یورتان کوپلینگ روتکس كار كردن در دماي بين 40- تا 90 درجه در حالت عادي و دماي 50- تا 120 درجه در زمانهاي كوتاه است، اين مواد پلی یورتانی در روغن و مواد نفتي به خوبي كار كرده، براي محيط‌هاي گرمسير و شرجي نيز ايده آل هستند.

کوپلینگ های روتکس ایران کوپلینگ می تواند جایگزینی مناسب برای کوپلینگ هائی نظیر کوپلینگ KB و کوپلینگ HRC (که اسپایدر یا رابط این مدل کوپلینگ از جنس لاستیک می باشد و مشابه رابط های کوپلینگ روتکس است و تفاوت اصلی آن در جنس و تعداد پره ها می باشد) باشد که با محاسبه دقیق گشتاور حتی امکان استفاد از سایزهای کوچک تر کوپلینگ روتکس به نسبت کوپلینگ KB و کوپلینگ HRC نیز وجود دارد

کوپلینگ روتکس ایران کوپلینگ دارای عناوین و اصطلاحات بازاری دیگری مانند کوپلینگ خورشیدی ، کوپلینگ عنکبوتی ، جاو کوپلینگ ، کوپلینگ پنجه ای ، کوپلینگ پلی یورتانی و … نیز می باشد.

انواع کوپلینگ روتکس

کوپلینگ روتکس ایران کوپلینگ از لحاظ متریال در 3 نوع به شرح زیر تولید می گردد :

آلومینیومی (از سایز 30 تا 55 به صورت روتین و در سایز های بالاتر به صورت سفارشی)

چدنی ( از سایز 55 تا 320 )

فولادی ( در تمام سایز ها به صورت سفارشی )

کوپلینگ روتکس پیچی ( برای مشاهده اطلاعات بیشتر در خصوص کوپلینگ روتکس پیچی روی آن کلیک کنید)

کوپلینگ روتکس به همراه اسپیسر

انتخاب كوپلينگ

براي انتخاب كوپلينگ روتکس ایران کوپلینگ از فرمول‌ زير استفاده مي‌شود:

در اين فرمول P توان موتور بر حسب كيلووات و n دور موتور است كه پس از قرار دادن در رابطه، (Ts) گشتاور موتور بر حسب نيوتن در متر محاسبه شده و در ادامه از جداول، فاكتور دما (دماي محيط كار) و فركانس تعداد استارت (تعداد دفعات روشن شدن در ساعت) St و Sz را خوانده و از رابطه زير استفاده مي‌شود :
T total = Ts * St * Sz
T total حاصل را در جدول انتخاب كوپلينگ برده و كوپلينگ خود را انتخاب نمائيد، توجه داشته باشيد كه قطر شفت شما بايد در رنج كوپلينگ انتخاب شده باشد در غير اين صورت بايد از يك سايز بالاتر استفاده نمائيد.



جدول انتخاب کوپلینگ                                                            COUPLING SELECTION
قطر بزرگ DH mm
شفت Bore diameter mm
گشتاور Torque (T total) N.m
گشتاور ماکزیمم Max Torque N.m
دور ماکزیمم Max speed 1/min
30 6-16 7.5 15 19000
40 6-24 10 20 19000
54 9-24 26 52 14000
65 10-28 70 141 11800
80 12-38 142 283 9500
95 14-42 198 395 8000
105 15-48 230 460 7100
120 20-55 295 590 6300
135 22-65 415 830 5600
160 30-75 877 1755 4750
200 40-90 1780 3775 3750
225 50-115 2450 4900 3350
255 60-125 3560 7120 3000
290 60-145 4935 9870 2650
320 60-160 6345 12700 2360



جدول فاکتور دما – SERVICE FACTOR St FOR TEMPERATURE
دمای کاری – Temperature -۳۰ ~ +۳۰ +۴۰ +۶۰ +۸۰
St ۱٫۰ ۱٫۲ ۱٫۴ ۱٫۸



جدول فاكتور فرکانس استارت- SERVICE FACTOR Sz FOR FREQUENCY
روشن شدن در ساعت – Starting – Frequency/h 100 200 400 800
Sz 1.0 1.2 1.4 1.6



مثال محاسبه :



توان خروجی موتور = 104 كیلووات
تعداد دوران موتور = 1750 دور در دقیقه
گشتاور موتور (بر حسب نیوتن بر متر) :
Ts = 9550 (104/1750) = 568
فركانس استارت : 6 بار در ساعت
دمای محیط كار: 60 درجه سانتی گراد
T total: 568 *1.4*1= 795
سایز كوپلینگ انتخابی: سایز 160



N
L
D
DH
SIZE
– ۳۵ ۳۰ ۳۰ ۳۰
– ۶۶ ۴۰ ۴۰ ۴۰
۲۴ ۷۸ ۴۰ ۵۴ ۵۴
– ۵۳ – – –
۲۸ ۹۰ ۴۸ ۶۵ ۶۵
– – ۶۴ – –
۳۷ 114 ۶۶ ۸۰ ۸۰
– – ۷۹ – –
۴۰ 126 ۷۵ ۹۵ ۹۵
– – ۹۴ – –
۴۷ 140 ۸۵ ۱۰۵ ۱۰۵
– – ۱۰۳ – –
۵۲ 160 ۹۸ ۱۲۰ ۱۲۰
– – ۱۱۸ – –
۶۱ 185 ۱۱۵ ۱۳۵ ۱۳۵
– – ۱۳۳ – –
۷۰ 210 ۱۳۵ ۱۶۰ ۱۶۰
۸۱ 245 ۱۶۰ ۲۰۰ ۲۰۰
۸۹ 270 ۱۸۰ ۲۲۵ ۲۲۵
۹۶ 295 ۲۰۰ ۲۵۵ ۲۵۵
۱۱۲ 340 ۲۳۰ ۲۹۰ ۲۹۰
۱۲۴ 375 ۲۵۵ ۳۲۰ ۳۲۰

Material                                                                                                                                        GG25

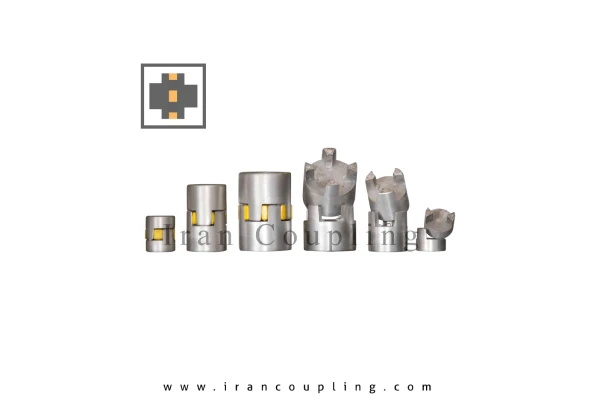

  • کوپلینگ روتکس علاوه بر جنس چدنی در سه سایز 30 و 40 و 54 از جنس آلومینیوم نیز تولید می‌شود مطابق جدول زیر:
    کوپلینگ طرح روتکس آلومینیومی با اسپایدر شور 92



N L D DH SIZE
– ۳۵ ۳۰ ۳۰ ۳۰
۲۰ ۶۶ ۴۰ ۴۰ ۴۰
۲۴ ۷۸ ۵۴ ۵۴ ۵۴
Material                                        AL

 قسمتی از فرآیند تولید کوپلینگ روتکس از شمش آلومینیوم





کوپلینگ روتکس ایران کوپلینگ به صورت پشت کلفت (با مشخصه 1a برای هرکدام از هاب های کوپلینگ) و  یا به صورت ترکیبی از کوپلینگ پشت کلفت پشت بلند ( با مشخصه 1b ) برای هرکدام از هاب های کوپلینگ توسط ایران کوپلینگ قابل ارائه است.

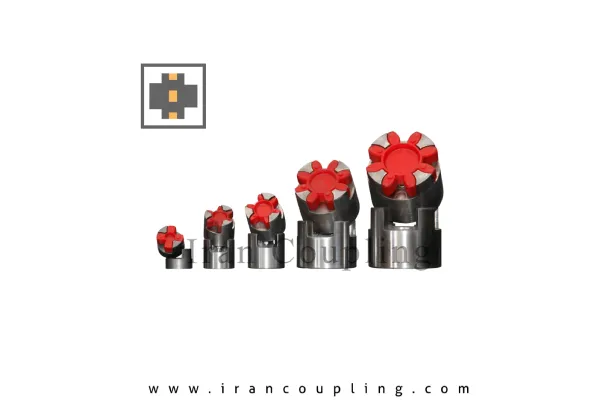

  • کوپلینگ روتکس علاوه بر جنس چدنی و آلومینیومی، از جنس فولاد نیز آماده می‌شود که از سایز 30 تا سایز 80 دارای رابط پلی یورتان GS با سختی Shore A98 نیز هست.
کوپلینگ طرح روتکس فولادی با اسپایدر شور98



N

L

D

DH

Spider

92 sh A                             98 sh A

SIZE

–

35

30

30
√


√

30

–

66

40

40
√
√

40

24

78

40

54
 √
√

54

53

28

90

48

65
 √
√

65

64

37

112

66

80
 √
√

80

79

40

122

75

95
 √

95

94

47

136

85

105
 √

105

103

52

159

98

120
 √

120

118

61

182

115

135
 √

135

133

70

215

135

160
 √

160

81

245

160

200
 √

200

Material                                                        STEEL



لازم به ذکر است در صورتیکه سفارش بر اساس ابعاد و اندازه‌هایی غیر از اندازه‌های فوق بود، کوپلینگ مورد درخواست به صورت سفارشی و مطابق با نقشه مورد نظر ساخته خواهد شد.

برای دیدن سایر محصولات ایران کوپلینگ بر روی آنها کلیک کنید :

1- کوپلینگ فنری طرح رادکس

2- کوپلینگ فالک

3- کوپلینگ تایری

4- کوپلینگ میل پینی معمولی

5- کوپلینگ KB

6- کوپلینگ بیپکس

7- کوپلینگ زنجیری

8- کوپلینگ دنده ای

9- کوپلینگ روتکس پیچی

10- رابط کوپلینگ ها

11-کوپلینگ فنری جان کرین

12-کوپلینگ میل پینی فلندری

13-کوپلینگ انکودری

14-کوپلینگ امگا

  • ویژگی: انتقال گشتاور زیاد نسبت به وزن کم
  • سایز: از قطر 14 تا 320
  • محیط کاری: مناسب برای محیط های نفتی و روغنی، گرمسیر و شرجی
  • قابلیت: جذب شوک بالا توسط رابط پلی اورتان
