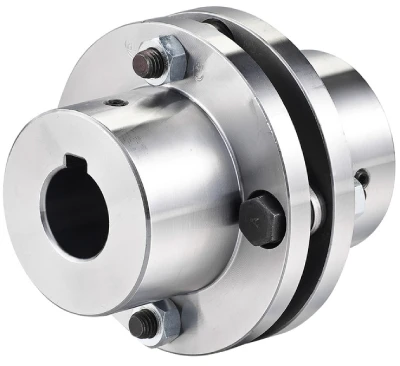

کوپلینگ فنری Disc Coupling

کوپلینگ‌ فنری ، کوپلینگ هایی بدون لقی و همچنین دارای استحکام بالا و بدون تعمیر و نگهداری خاصی هستند.

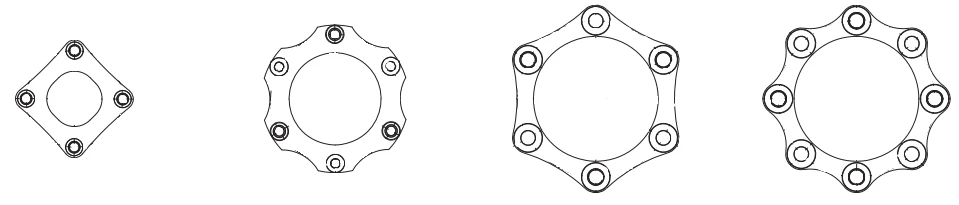

امکان خلاص کردن یا تعویض فنر (شیمز) کوپلینگ فنری بدون تغییر و جابه‌جایی محرک و متحرک وجود دارد.
به دلیل فولادی بودن کوپلینگ‌ فنری امکان کارکردن تا دمای ۲۸۰ درجه سانتی‌گراد وجود دارد.

برای انتخاب کوپلینگ فنری از فرمول‌های زیر استفاده می شود :

در این فورمول  P توان موتور برحسب کیلووات و  n  دور موتور است که پس از قرار دادن در رابطه ، (TN)  گشتاور موتور بر حسب نیوتن در متر محاسبه شده و در ادامه با استفاده از جداول فاکتور های St  و SB  و  SR  را خوانده و در رابطه زیر قرار می دهیم.

Tkn = TN * SB * St * SR
T knحاصل را در جدول انتخاب کوپلینگ برده و کوپلینگ خود را انتخاب نمائید، توجه داشته باشید که قطر شفت شما باید در رنج کوپلینگ انتخاب شده باشد در غیر این صورت باید از یک سایز بالاتر استفاده نمائید.

سایز قطر شافت گشتاور
T Nm
گشتاور حداکثر
T max
حداکثر سرعت
Max speed
۵۶ ۲۰ ۱۲ ۲۴ ۲۰۰۰۰
۶۸ ۲۵ ۲۵ ۵۰ ۱۶۰۰۰
۸۲ ۳۵ ۵۱ ۱۰۲ ۱۳۰۰۰
۹۴ ۳۸ ۱۰۰ ۲۰۰ ۱۲۰۰۰
۱۰۴ ۴۲ ۱۵۳ ۳۰۶ ۱۰۰۰۰
۱۲۶ ۵۰ ۲۸۰ ۵۶۰ ۸۰۰۰
۱۳۸ ۶۰ ۵۸۵ ۱۱۷۰ ۶۷۰۰
۱۵۶ ۷۰ ۹۳۵ ۱۸۷۰ ۵۹۰۰
۱۷۹ ۸۰ ۱۲۷۵ ۲۵۵۰ ۵۱۰۰
۱۹۱ ۸۵ ۲۰۰۰ ۴۰۰۰ ۴۷۵۰
۲۱۰ ۹۰ ۳۸۰۰ ۷۶۰۰ ۴۳۰۰
۲۲۵ ۱۰۵ ۴۳۰۰ ۸۶۰۰ ۴۰۰۰
۲۶۵ ۱۱۵ ۷۶۰۰ ۱۵۲۰۰ ۳۴۰۰
۳۰۵ ۱۳۵ ۱۰۰۰۰ ۲۰۰۰۰ ۳۰۰۰
۳۴۰ ۱۶۰ ۱۵۰۰۰ ۳۰۰۰۰ ۲۸۰۰
۳۹۰ ۱۸۰ ۲۵۰۰۰ ۵۰۰۰۰ ۲۸۰۰
۴۲۰ ۲۰۰ ۷۰۰۰۰ ۱۴۰۰۰۰ ۲۸۰۰
۵۰۰ ۲۴۰ ۱۲۰۰۰۰ ۲۴۰۰۰۰ ۲۳۰۰
۵۶۷ ۲۸۰ ۲۰۰۰۰۰ ۴۰۰۰۰۰ ۲۰۰۰
۶۶۰ ۳۳۰ ۲۸۰۰۰۰ ۵۶۰۰۰۰ ۱۸۰۰



جدول انتخاب فاکتور

جدول انتخاب فاکتور

ضریب کاربرد

sb

ماشین سازی

۲

هم زنها

۲٫۰یا۱٫۰

سانتریفیوژ

۱٫۵

نوار نقاله

۲

آسانسور

۲

فن

۱٫۵

ژنراتور

۱

ماشین های پرس مواد

۲٫۵

نورد

۲٫۵

صنایع چوب

۱٫۵

اکسترود

۲

پرس ضربه ای

۲٫۵

ماشین ابزار

۲

سنگ زنی

۲٫۵

بسته بندی

۱

پمپ های پیستونی

۲٫۵

پمپ های گریز از مرکز

۱٫۵

کمپرسورهای پیستونی

۲٫۵

توربو کمپرسور

۲

کاغذ سازی

۲



جدول انتخاب فاکتور SR
حالت نرمال                                                               حالت شوک بالا یا روشن و خاموش شدن بالا

۱

۱/۷



جدول فاکتور دما
SERVICE FACTOR St FOR TEMPERATUR

۲۷۰

۲۳۰

۲۰۰

۳۰ تا + ۱۵۰

دمای کاری
Temperature

۱٫۴۳

۱٫۲۵

۱٫۱

۱

St



مثال محاسبه

با استفاده از فورمول محاسبه گشتاور خواهیم داشت :

توان خروجی موتور = ۱۰۴ کیلووات
تعداد دوران موتور = ۱۷۵۰ دور در دقیقه
گشتاور موتور :
TN= 9550 (104/1750) =568
مورد کاربرد : فن
دمای محیط کار: ۶۰ درجه سانتی گراد
۵۶۸*۱٫۵*۱*۱=۸۵۲= Tkn
سایز کوپلینگ انتخابی: سایز ۱۵۶

Radex



SIZE (DA) d1/d2 D L1/L2 LG1 E1 LG2
۵۶ ۲۰ ۳۲ ۲۰ ۴۵ ۵ ۱۰۰
۶۸ ۲۵ ۴۰ ۲۵ ۵۶ ۶ ۱۱۰
۸۲ ۳۵ ۵۴ ۴۰ ۸۶ ۶ ۱۵۰
۹۴ ۳۸ ۵۸ ۴۵ ۹۸ ۸ ۱۷۰
۱۰۴ ۴۲ ۶۸ ۴۵ ۱۰۰ ۱۰ ۱۷۰
۱۲۶ ۵۰ ۷۸ ۵۵ ۱۲۱ ۱۱ ۲۰۶
۱۳۸ ۶۰ ۸۸ ۵۵ ۱۲۱ ۱۱ ۲۰۶
۱۵۶ ۷۰ ۱۰۲ ۶۵ ۱۴۱ ۱۱ ۲۴۶
۱۷۹ ۸۰ ۱۱۷ ۷۵ ۱۶۴ ۱۴ ۲۸۶
۱۹۱ ۸۵ ۱۲۳ ۸۰ ۱۷۵ ۱۵ ۳۰۰
۲۱۰ ۹۰ ۱۳۲ ۸۰ ۱۷۵ ۱۵ ۳۰۰
۲۲۵ ۱۰۵ ۱۴۷ ۹۰ ۲۰۰ ۲۰ ۳۴۰
۲۶۵ ۱۱۵ ۱۶۳ ۱۰۰ ۲۲۳ ۲۳ ۳۷۰
۳۰۵ ۱۳۵ ۱۸۴ ۱۳۵ ۲۹۷ ۲۷ ۵۲۰
۳۴۰ ۱۶۰ ۲۱۳ ۱۶۰ ۳۵۴ ۳۴ ۶۲۰
۳۹۰ ۱۸۰ ۲۴۲ ۱۸۰ ۳۷۴ ۳۴ ۶۶۰
۴۲۰ ۲۰۰ ۲۷۵ ۲۰۰ ۴۳۷ ۳۷
۵۰۰ ۲۴۰ ۳۲۰ ۲۴۰ ۵۲۴ ۴۴
۵۶۷ ۲۸۰ ۳۸۳ ۲۸۰ ۶۱۲ ۵۲
۶۶۰ ۳۳۰ ۴۴۵ ۳۳۰ ۷۱۸ ۵۸



نمونه ای از دیسک کوپلینگ اسپیسری ساخته شده توسط ایران کوپلینگ از طریق فایل زیر قابل مشاهده است :
