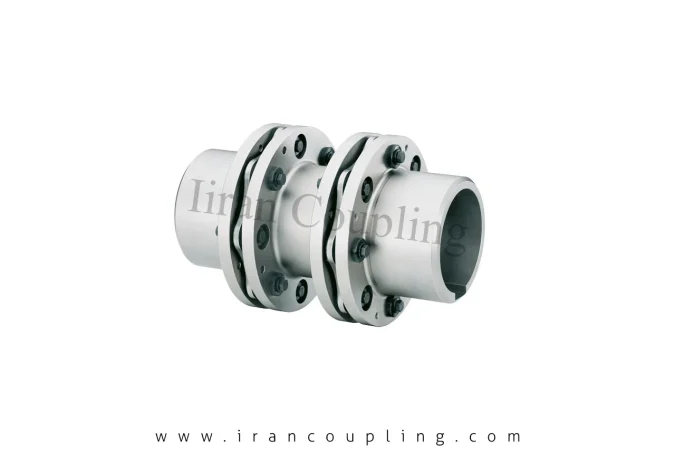

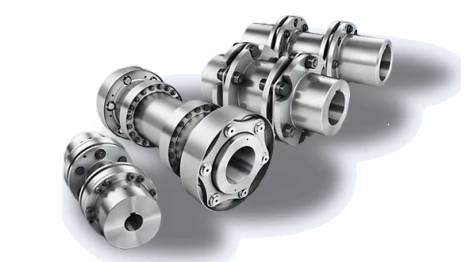

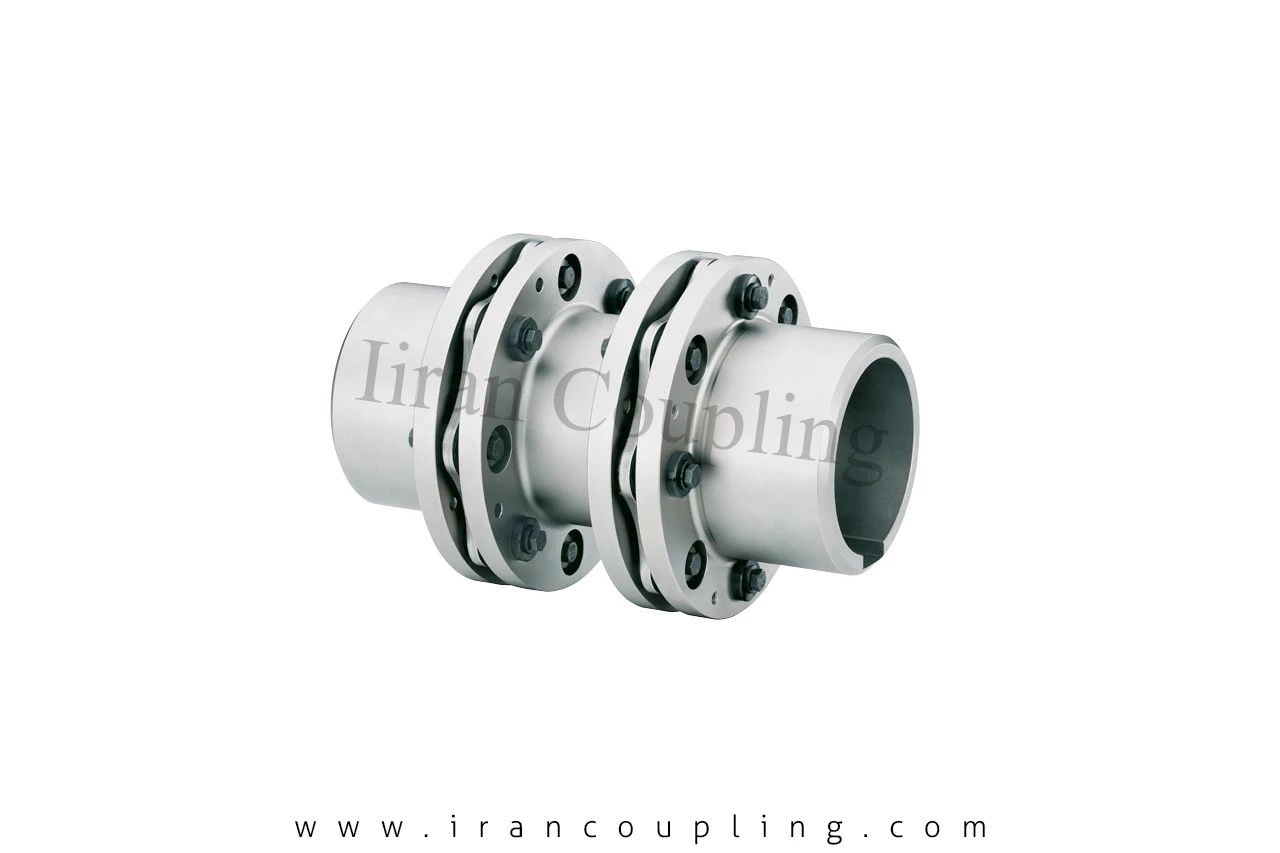

کوپلینگ فنری طرح آرپکس

کوپلینگ‌های طرح آرپکس گونه دیگری از کوپلینگ های فنری می باشد که در خانواده دیسک کوپلینگ ها قرار می گیرد،از ویژگی های این کوپلینگ ها می توان به بدون لقی بودن آن اشاره کرد.

این مدل از کوپلینگ ها برای موقعیت های پوزیشن کنترل مناسب استفاده است.
امکان خلاص کردن یا تعویض قسمت اسپیسر و فنر کوپلینگ بدون تغییر و جابه‌جایی محرک و متحرک وجود دارد.
به دلیل فولادی بودن کوپلینگ‌های فنری امکان کارکردن تا دمای های بالا در حدود 300 درجه سانتی‌گراد هست.

با توجه به استفاده از فولاد مرغوب در تولید این کوپلینگ ها طول عمر و ایمنی مناسب تری نسبت به سایر کوپلینگ ها دارد.

کوپلینگ های طرح آرپکس در معرض سایش نیستند و در صورت انتخاب صحیح سایز و عملیات نصب مناسب می توان عمر عملیاتی نامحدودی برای این کوپلینگ ها متصور بود.

شیمز پک های تولید شده برای این کوپلینگ ها از فولاد های ضد زنگ 301 یا 304 می باشد که ناهمراستایی های محوری و شعاعی را تا میزان قابل توجهی جبران می کند.

با توجه به امکان ترکیب اجزای این مدل کوپلینگ ها مطابق با استانداردهای ذکر شده شرکت فلندر بسیاری از مشکلات در تجهیزات مختلف قابل برطرف شدن می باشد،که با توجه به تنوع مدل ها در این صفحه به چند مورد از آنها اشاره شده است.

براي انتخاب سایز این كوپلينگ ها مشابه سایر کوپلینگ ها از فرمول‌ زير استفاده مي شود :

[(TS (n.m)=9550_*[P(kw)/n(1/min

در این فورمول P توان موتور برحسب کیلووات و n دور موتور است که پس از قرار دادن در رابطه ، (TN) گشتاور موتور بر حسب نیوتن در متر محاسبه شده و در ادامه با استفاده از جداول فاکتور های St و SB و SR را خوانده و در رابطه زیر قرار می دهیم.

Tkn = TN * SB * St * SR

T knحاصل را در جدول انتخاب كوپلينگ برده و كوپلينگ خود را انتخاب نمائيد، توجه داشته باشيد كه قطر شفت شما بايد در رنج كوپلينگ انتخاب شده باشد در غير اين صورت بايد از يك سايز بالاتر استفاده نمائيد.

سایز	قطر شافت(ماکزیمم)	گشتاور T Nm	گشتاور حداکثر T max	حداکثر سرعت Max speed
78-6	28	170	320	13400
105-6	45	270	510	10000
125-6	55	490	930	8400
140-6	65	700	1330	7500
165-6	75	1250	2370	6350
175-6	80	2000	3800	6000
195-6	90	3000	5700	5350
210-6	95	4400	8300	5000
240-6	110	5700	10800	4350
255-6	115	7600	14400	4100
280-6		10000	19000	3750
305-6		12000	21000	3400
335-6		18000	32000	3100
372-6		24000	43000	2800
407-6		34000	61000	2550
442-6		43000	77000	2350
487-6		55000	99000	2150
522-6		69000	124000	2000
572-6		92000	166000	1800
602-6		106000	191000	1700

مثال محاسبه

با استفاده از فورمول محاسبه گشتاور خواهیم داشت :

توان خروجي موتور = 104 كيلووات
تعداد دوران موتور = 1750 دور در دقيقه
گشتاور موتور :
TN= 9550 (104/1750) =568
مورد کاربرد : فن
دماي محيط كار: 60 درجه سانتي گراد
568*1.5*1*1=852= Tkn
سایز كوپلينگ انتخابي: سايز 6-165

جدول ابعادی کوپلینگ

سایز DA	مدل	قطر شفت D1/D2	ND1	ND2	DZ	SZ	NL1/NL2	S1	فاصله دو سر شفت S	A	P	LG
78-6	NEN	28/28	39	39	45	2.5	30	8	55	–	–	115
	BEN								32	8	29	92
	BEB								9	–	–	69
105-6	NEN	45/45	63	63	72	2.5	45	8	80	–	–	170
	BEN								42	8	29	132
	BEB								4	–	–	94
125-6	NEN	55/55	76	76	84	2.5	55	11	96	–	–	206
	BEN								50	10	37	160
	BEB								4	–	–	114
140-6	NEN	65/65	91	91	99	2.5	65	11	116	–	–	246
	BEN								60	10	37	190
	BEB								4	–	–	134
165-6	NEN	75/75	105	105	114	2.5	75	14	136	–	–	286
	BEN								70	12	45	220
	BEB								4	–	–	154
175-6	NEN	80/80	110	110	120	3	80	15	142	–	–	302
	BEN								74	15	52	234
	BEB								6	–	–	166
195-6	NEN	90/90	120	120	131	3	80	15	142	–	–	302
	BEN								74	14	52	234
	BEB								6	–	–	166
210-6	NEN	95/95	126	126	139	4	90	15	160	–	–	340
	BEN								83	20	61	263
	BEB								6	–	–	186
240-6	NEN	110/110	145	145	162	5	100	18	176	–	–	376
	BEN								91	18	66	291
	BEB								6	–	–	206
255-6	NEN	115/115	154	154	170	5	110	23	194	–	–	414
	BEN								102	24	81	322
	BEB								10	–	–	230
280-6	NEN	135/135	184	184	186	6	130	25	232	–	–	492
	BEN	120/135	161	184					121	22	83	381
	BEB	120/120	161	161					10	–	–	270
305-6	NEN	145/145	198	198	200	6.5	140	27	250	–	–	530
	BEN	130/145	175	198					130	13	61	410
	BEB	130/130	175	175					10	–	–	290
335-6	NEN	160/160	214	214	218	7.5	150	30	266	–	–	566
	BEN	140/160	190	214					138	15	69	438
	BEB	140/140	190	190					10	–	–	310
372-6	NEN	165/165	225	225	228	9.5	160	32	280	–	–	600
	BEN	145/165	200	225					145	16	76	465
	BEB	145/145	200	200					10	–	–	330
407-6	NEN	185/185	250	250	245	11	175	35	306	–	–	656
	BEN	145/185	205	250					158	19	83	508
	BEB	145/145	205	205					10	–	–	360
442-6	NEN	200/200	270	270	273	11	190	38	332	–	–	712
	BEN	170/200	230	270					172	20	92	552
	BEB	170/170	230	230					12	–	–	392
487-6	NEN	225/225	305	305	298	13	215	41	376	–	–	806
	BEN	180/225	250	305					194	23	100	624
	BEB	180/180	250	250					12	–	–	442
522-6	NEN	240/240	325	325	324	13	230	44	400	–	–	860
	BEN	200/240	275	325					206	23	107	666
	BEB	200/200	275	275					12	–	–	472
572-6	NEN	265/265	360	360	356	15	255	47	446	–	–	956
	BEN	220/265	300	360					229	24	114	739
	BEB	220/220	300	300					12	–	–	522
602-6	NEN	280/280	380	380	368	16	270	50	470	–	–	1010
	BEN	225/280	310	380					241	26	123	781
	BEB	225/225	310	310					12	–	–	552
