کوپلینگ تایری – ELPEX-B

– کوپلینگهای تایری مدل ELPEX-B دارای انعطاف پذیری بالا بوده و بدون لقی در زاویه پیچشی هستند. تعمیرات و نگهداری  کوپلینگ تایری بسیار آسان است.
– این مدل کوپلینگ قابلیت تعویض جهت چرخش به طور متناوب را دارا بوده و شوک شعاعی و ارتعاشات پیچشی را خنثی کرده، عملکردی بدون صدا دارند.
-کوپلینگ های تایری یا فرغونی قابلیت جبران عدم هم محوری شفتها از نظر فاصله و زاویه را به مقدار زیادی دارا هستند
– مونتاژ و دمونتاژ قسمت لاستیکی کوپلینگ تایری به آسانی انجام شده و نیازی به جابجایی محرک و متحرک نیست.

از نام های دیگر متداول کوپلینگ تایری می توان به کوپلینگ فرغونی ، عمامه ای  اشاره کرد.

انتخاب کوپلینگ تایری – ELPEX –B

براي انتخاب كوپلينگ تایری (فرقونی ) از فرمول‌ زير استفاده مي‌شود:

در این فرمول p توان موتور بر حسب کیلووات است و n دور موتور می باشد که پس از قرار دادن در فرمول گشتاور موتور بر حسب نیوتن در متر (TN) محاسبه می شود.

مثال محاسبه

با استفاده از فرمول بالا خواهیم داشت:

توان خروجي موتور = 104 كيلووات
تعداد دوران موتور = 1750 دور در دقيقه ضریب اطمینان 2 محاسبه شود.
گشتاور موتور :
TN= 9550 (104/1750) =568 TN*2= 1136 n.m
سایز كوپلينگ انتخابي: سايز 315

Elpex-b

L
(mm)

da
(mm)

قطر شافت
D1 (mm)

سایز
size

۶۴ ۱۰۴ ۱۰    –    ۲۴EBWT 105
۷۵ ۱۳۴ ۱۱    –    ۳۲EBWT 135
۸۳ ۱۶۵ ۱۴    –    ۴۲EBWT 165
۸۷ ۱۸۷ ۱۴    –    ۵۰EBWT 190
۱۱۵
۸۹		 ۲۵۰ ۱۶    –    ۶۰EBWT 210
۱۱۹ ۲۳۵ ۱۶    –    ۶۰EBWT 235
۱۲۹
۱۱۷		 ۲۵۴ ۲۵    –    ۷۵EBWT 255
۱۲۹ ۲۸۰ ۲۵    –    ۷۵EBWT 280
۱۶۱
۱۳۱		 ۳۲۰ ۳۵    –    ۹۰EBWT 315
۱۶۲ ۳۵۹ ۳۵    –    ۹۰EBWT 360
۱۸۴ ۴۹۰ ۴۰    –    ۱۰۰EBWT 400
۲۲۴ ۴۷۰ ۵۵    –    ۱۱۰EBWT 470
۲۲۶ ۵۰۰ ۵۵    –    ۱۱۰EBWT 510
۲۵۹ ۵۶۲ ۷۰    –    ۱۲۵EBWT 560
۳۲۳ ۶۸۰ ۱۰۰    –    ۱۹۰EBWT 630



جدول مشخصات فنی

Max speed
۱ /min

T max
(N.M)

T
(N.M)

قطر شافت
D1  (mm)

سایز
size

۴۵۰۰ ۶۴ ۲۴ ۱۰  –  ۲۵EBWT 105
۴۵۰۰ ۱۶۰ ۶۶ ۱۱  –  ۳۲EBWT 135
۴۰۰۰ ۳۲۰ ۱۲۵ ۱۴  –  ۴۲EBWT 165
۳۶۰۰ ۴۹۰ ۲۵۰ ۱۴  –  ۵۰EBWT 190
۳۱۰۰ ۷۶۰ ۳۸۰ ۱۶  –  ۶۰EBWT 210
۳۰۰۰ ۱۱۰۰ ۵۰۰ ۱۶  –  ۶۰EBWT 235
۲۶۰۰ ۱۵۰۰ ۶۸۰ ۲۵  –  ۷۵EBWT 255
۲۳۰۰ ۲۱۵۰ ۸۸۰ ۲۵  – ۷۵EBWT 280
۲۰۵۰ ۳۵۵۰ ۱۳۵۰ ۳۵  –  ۹۰EBWT 315
۱۸۰۰ ۵۶۵۰ ۲۳۵۰ ۳۵  –  ۹۰EBWT 360
۱۶۰۰ ۹۳۵۰ ۳۸۰۰ ۴۰  –  ۱۰۰EBWT 400
۱۵۰۰ ۱۶۵۰۰ ۶۳۰۰ ۵۵  –  ۱۱۰EBWT 470
۱۳۰۰ ۲۳۵۰۰ ۹۳۰۰ ۵۵  –  ۱۱۰EBWT 510
۱۱۰۰ ۳۳۰۰۰ ۱۱۵۰۰ ۷۰  –  ۱۲۵EBWT 560
۱۰۰۰ ۴۲۵۰۰ ۱۴۵۰۰ ۱۰۰  –  ۱۹۰EBWT 630



مزایای کوپلینگ تایری

از مزایای کوپلینگ تایری می توان به موارد زیر اشاره کرد :

1-دارای انعطاف پذیری بالا بوده و بدون لقی در زاویه پیچشی هستند.

2-مطابق با استاندارد های شرکت فلندر آلمان تولید می شود.

3-تعمیرات و نگهداری این مدل کوپلینگ ها بسیار آسان است.

کوپلینگهای تایری قابلیت تعویض جهت چرخش به طور متناوب را دارا بوده و شوک شعاعی و ارتعاشات پیچشی را خنثی کرده، عملکردی بدون صدا دارند. کوپلینگ های تایری یا فرغونی قابلیت جبران عدم هم محوری شفتها از نظر فاصله و زاویه را به مقدار زیادی دارا هستند.

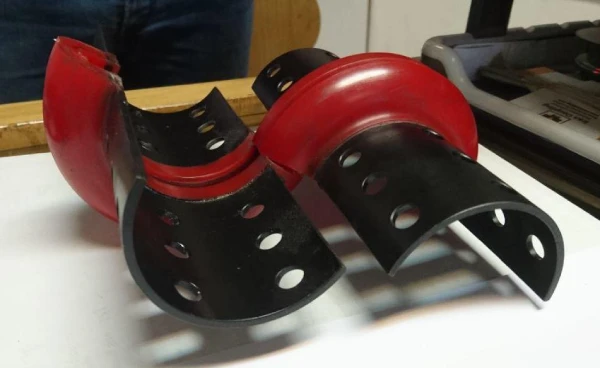

کوپلینگ تایری

مونتاژ و دمونتاژ قسمت لاستیکی کوپلینگ تایری به آسانی انجام شده و نیازی به جابجایی محرک و متحرک نیست.

از مزایای کوپلینگ تایری می توان به انعطاف پذیری بسیار زیاد و قابلیت فیوز بودن آن اشاره کرد.

از آنجائیکه در این مدل کوپلینگ ها اتصال دو سمت کوپلینگ از طریق لاستیک می باشد در صورتیکه گشتاور از حد مجاز تجاوز کند و یا اگر شوک ناگهانی به سیستم وارد شود ارتبط دو سمت کوپلینگ از طریق پاره شدن این لاستیک قطع شده و آسیبی به سیستم وارد نمی شود.

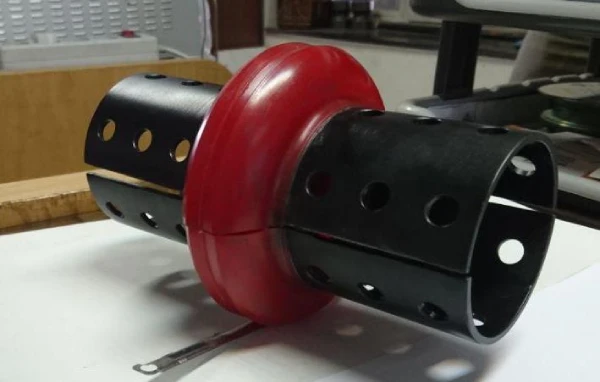

کوپلینگ تایری

از دیگر ویژگی های کوپلینگ تایری می توان به ضد جرقه بودن این کوپلینگ ها اشاره کرد.

  • ویژگی: انعطاف پذیری بالا
  • نگهداری: تعمیر و نگهداری بسیار آسان
  • قابلیت: قطع ارتباط بین محرک و متحرک بدون جابجایی موتور
