یکی از قطعات ضروری و مهم در تجهیزات اطفای حریق، کوپلینگ آتش نشانی می‌باشد. برای اتصال دادن و منتقل کردن مواد خاموش کننده یا آب، از این کوپلینگ‌های متنوع در آتش نشانی استفاده می‌شود. این قطعه به عنوان یک متصل کننده مکانیکی، تمام تجهیزات آتشنشانی همانند نازل‌ها، پمپ‌ها، شلنگ‌ها و شیرهای آب را به همدیگر متصل می‌کند.

کوپلینگ آتش نشانی چیست و چه کاربردی دارد؟

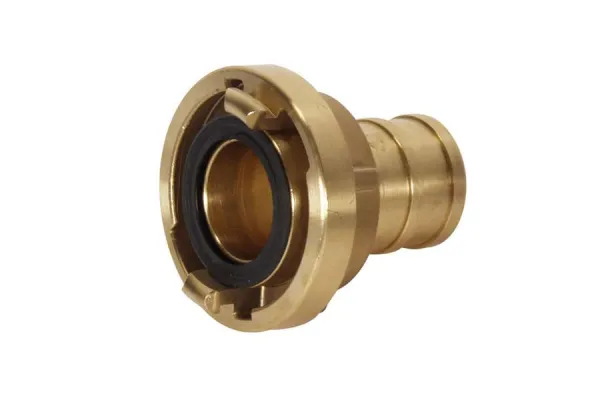

کوپلینگ چیست؟ Fire Hose Coupling یا کوپلینگ آتش نشانی یک قطعه فلزی کاملاً مقاوم از جنس فولاد ضد زنگ، برنج یا آلومینیوم بوده که در عملیات مختلف آتش نشانی در برابر شرایط سخت همچون حرارت و فشار بالا، دچار تغییر و آسیب نمی‌شود. معمولاً برای متصل کردن سیستم‌های مختلف در شغل آتش نشانی یا وصل کردن شلنگ‌ها و پمپ‌ها به همدیگر از یک اتصال دهنده نشت ناپذیر، کاملاً ایمن همانند کوپلینگ‌ها استفاده شده و بسیار در برابر خوردگی و زنگ زدگی، مقاوم هستند.

معمولاً آتش نشانان برای اتصال دادن سریع شلنگ‌ها، نازل‌ها و پمپ‌های خود، از این قطعه فلزی استفاده می‌کنند زیرا بستن و باز کردن آنها در مدت زمان بسیار کوتاهی انجام می‌شود. برای رسیدن شلنگ‌ها در عملیات مختلف آتش نشانی و خاموش کردن آتش، معمولاً شلنگ‌های کوتاه به وسیله کوپلینگ‌ها به همدیگر متصل شده تا طول آنها بیشتر شود. قطعه فلزی مورد نظر چندین شلنگ را به صورت محکم، بدون هیچ گونه نشتی و بسیار سریع به همدیگر متصل خواهد کرد.

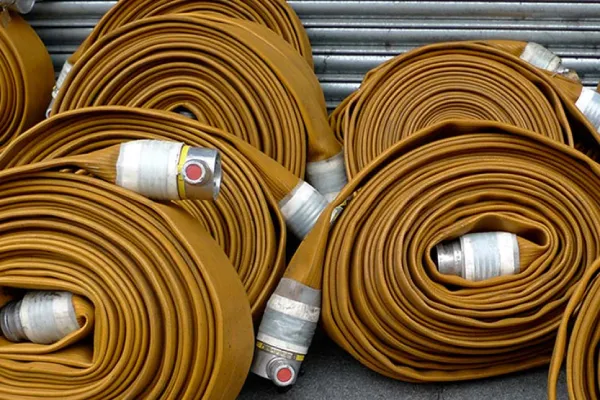

برای وصل کردن شلنگ‌های آتش نشانی به پمپ‌های آب، تانکرهای آب، شیرهای آتش نشانی یا هیدرانت‌ها از کوپلینگ استفاده شده تا جریان مواد خاموش کننده یا آب به محل آتش سوزی کاملاً امن و بدون نشتی صورت گیرد. در عملیات آتش نشانی برای وصل کردن نازل‌های فواره‌ای و پاششی جهت کنترل کردن میزان فشار آب خروجی از شلنگ‌ها، به انواع مختلف کوپلینگ‌های آتش نشانی احتیاج دارند.

کوپلینگ با داشتن ساختار فلزی بسیار مقاوم و واشر مخصوص، به هیچ عنوان نشتی آب به همراه نداشته و موجب فشار مناسب آب در شلنگ‌های آتش نشانی می‌شود. این قطعه با استانداردهای روز تولید شده و برای متصل کردن تمامی تجهیزات آتش نشانی، بهترین گزینه سازگار می‌باشد. به طور کلی کوپلینگ‌های آتش نشانی به عنوان قطعه‌ای ضروری برای نگهداری تجهیزات اطفاء حریق، افزایش طول شلنگ‌ها، تنظیم کردن فشار آب خروجی از شلنگ‌ها و متصل کردن سیستم‌های مختلف در عملیات آتش نشانی مورد استفاده قرار می‌گیرند.

انواع کوپلینگ آتش نشانی

کوپلینگ انعطاف پذیر و مقاوم بر اساس استانداردهای منطقه‌ای در مدل‌ها و انواع گوناگونی تولید و ارائه شده است. این کوپلینگ‌ها بر اساس نحوه اتصال، نوع استانداردهای ساختاری و طرحی که دارند، با همدیگر متفاوت بوده و در انواع مختلف دسته‌بندی می‌شوند؛ انواع کوپلینگ‌ها شامل موارد زیر هستند:

کوپلینگ استورز: این نوع کوپلینگ با دو سر کاملاً قرینه طراحی شده و در زمان استفاده کردن از آن به پیچ یا رزوه احتیاج ندارید. شما می‌توانید با یک چرخش نیم دور، کوپلینگ های مدل استورز را در محل اتصال باز یا بسته کنید. معمولاً برای متصل کردن پمپ‌ها، هیدرانت‌ها و شلنگ‌های آتش نشانی از این نوع قطعه استفاده می‌شود.

کوپلینگ رزوه ای: برای متصل کردن قطعه مورد نظر به اتصالات مختلف، بر روی بدنه خود رزوه‌های نری و مادگی به همراه دارد. برای اتصال کامل این نوع از کوپلینگ‌ها، لازم است آنها را به طور کامل بچرخانید. قطعه در فشار بالای آب خروجی، اتصال فوق العاده محکمی را ایجاد کرده و هیچ نشتی ندارد.

از دیگر انواع این قطعه ضروری در آتش نشانی می‌توان کوپلینگ مخصوص آتش نشانی با قفل سریع، کوپلینگ سوئدی، کوپلینگ گویلمن و کوپلینگ بریتانیایی را نام برد.

جدول مقایسه انواع کوپلینگ آتش نشانی

انواع کوپلینگ‌های تولید شده برای عملیات آتش نشانی از لحاظ ساختاری، نوع کاربرد، مزیت‌ها و ویژگی‌هایی که دارند با همدیگر متفاوت بوده، در جدول زیر آنها را به طور کامل مقایسه خواهیم کرد:

برای هر کدام از تجهیزات مختلف آتش نشانی در مناطق صنعتی و شهری کشورمان ایران، باید با توجه به نوع سیستم، تعداد اتصالات و نوع عملیات، مدل مناسبی از این کوپلینگ ها انتخاب شود.

راهنمای انتخاب و خرید کوپلینگ آتش نشانی

برای اینکه عملکرد کل سیستم‌های اطفای حریق در شغل آتش نشانی دچار اختلال نشود، باید نوع مناسب و مقاومی از کوپلینگ‌ها انتخاب و خریداری شود. در هنگام تهیه کردن این قطعه فلزی جهت متصل کردن پمپ‌ها و شلنگ‌ها، باید تمام استانداردها و نکات فنی را دانسته تا بتوانید نوع مناسبی از آن را خریداری کنید.

قبل از خریدن نوع استاندارد و مناسب کوپلینگ حتماً به نوع کاربرد آن دقت کنید. برای هرگونه اتصال شلنگ به شلنگ، شلنگ به شیر آتش نشانی، شلنگ به پمپ یا نازل، کاربردهای جنگلی، صنعتی و شهری مدل مختلفی از این کوپلینگ‌ها نیاز است.

همچنین هر کدام از این کوپلینگ‌ها بر اساس استانداردهای متنوعی برای مناطق کاربردی همچون کشورهای فرانسه، بلژیک، انگلستان، آمریکا، چین، اروپا و ایران تولید و ارائه شده‌اند. شما در هنگام خریداری محصول مورد نظر حتماً باید به منطقه و نوع تجهیزات آتش نشانی خود دقت داشته باشید، تا کوپلینگ مورد نظر با تجهیزات شما سازگار باشد.

میزان دوام و مقاومت کوپلینگ، جنس و طول عمر آن از موارد بسیار مهمی بوده که حتماً باید در هنگام خرید به آن دقت کنید. معمولاً کوپلینگ‌های آلومینیومی در برابر خوردگی بسیار مقاوم و وزن بسیار سبکی دارند. اگر به دنبال کوپلینگ مناسب برای محیط‌های بسیار مرطوب هستید، پیشنهاد می‌شود جنس برنجی آن را انتخاب کنید. برای محیط‌هایی با دمای بالا و شرایط سخت صنعتی، کوپلینگ‌ها از جنس فولاد ضد زنگ مناسب هستند.

علاوه بر موارد بالا حتماً در هنگام خریداری و انتخاب کردن کوپلینگ‌ها به طراحی ارگونومیک آنها، وزن قطعه، سایز، سازگاری استاندارد، برند، کیفیت ساخت و قفل سریع آنها دقت کنید.

جمع بندی

یکی از قطعات ضروری و کلیدی در تمامی تجهیزات عملیات‌های آتش نشانی برای متصل کردن ایمن، بدون نشت و سریع نازل ها، شلنگ ها و پمپ ها به همدیگر جهت خاموش کردن آتش سوزی، کوپلینگ آتش نشانی می‌باشد. این قطعه فلزی در انواع متعدد سوئدی، بریتانیایی، رزوه ای و استورز برای استفاده در کشورهای مختلف با استانداردهای گوناگون طراحی و ساخته شده است.

سوالات متداول

آیا می‌توان برای همه شلنگ‌های آتش نشانی از یک نوع کوپلینگ استفاده کرد؟

خیر هر کدام از کوپلینگ‌ها دارای نوع اتصال، ویژگی‌های ساختاری و سایز متفاوتی بوده، بنابراین باید با توجه به قطر شلنگ از نوع مناسبی از آنها جهت اتصال ایمن استفاده کرد.

کدام مدل از کوپلینگ‌های تولیدی برای عملیات آتش نشانی گزینه مناسب‌تری می‌باشد؟

برای کشورمان ایران، کوپلینگ نوع Storz در مقایسه با مدل‌های دیگر سرعت اتصال بالاتری داشته و گزینه مناسب‌تری است. همچنین این مدل از کوپلینگ با تجهیزات آتش نشانی ایران سازگارتر بوده و پرکاربردتر می‌باشد.

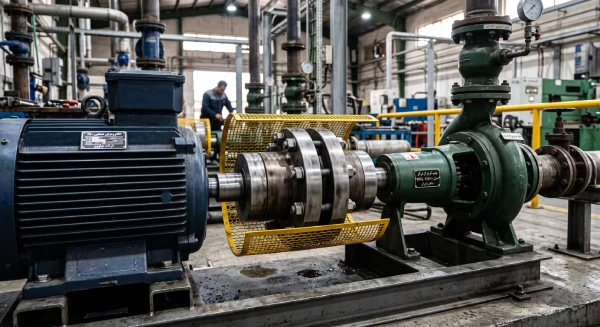

یکی از قطعات مکانیکی پرکاربرد کوپلینگ پمپ می‌ باشد، که وظیفه آن اتصال دو محور و انتقال گشتاور از محور اول به محور دوم است. این قطعه به دلیل کاربرد گسترده ای که دارد؛ بیشتر از هر زمانی مورد توجه قرار گرفته است. معمولا در موتورهای صنعتی، دستگاه های تراشکاری، دستگاه خردکن و… از کوپلینگ چیست استفاده می شود. این قطعه منحصر به فرد انواع مختلفی دارد و هر کدام از مشخصات فنی و ویژگی های خاصی پشتیبانی می کنند. کوپلینگ از بروز مشکلات شایع بین دو محور نظیر: انحراف شعاعی، انحراف زاویه ای و انحراف محوری جلوگیری می کند. از این قطعه در پمپ سانتریفیوژ نیز استفاده می شود.

کوپلینگ باعث اتصال پمپ به بخش الکتروموتور خواهد شد‌. این قطعه در سیستم های مکانیکی و انتقال قدرت کارایی گسترده ای دارد. این محصول به انتقال کامل نیرو بدون لغزش کمک شایانی خواهد کرد.

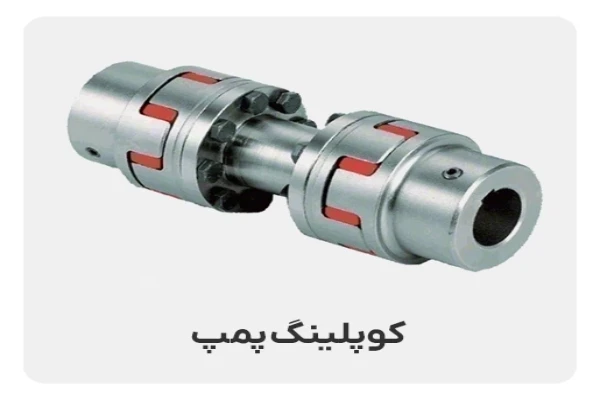

کوپلینگ پمپ دقیقا چیست؟

کوپلینگ پمپ یک نوع المان مکانیکی است، که دو محور را به یکدیگر متصل می‌کند. همچنین گشتاور دستگاه را از یک محور به دیگری منتقل می کند. این قطعه به عملکرد روان پمپ ها نیز کمک شایانی خواهد کرد. کوپلینگ پمپ به انتقال کارآمد توان از موتور به پروانه کمک می کند. این قطعه کاربردی به راحتی می تواند هم تراز نبود شفت ها را نیز جبران کند. در واقع این قطعه کاربردی بسیاری از چالش ها و اختلالات موجود در پمپ را نیز برطرف خواهد کرد. این المان مکانیکی از دیدگاه کارشناسان قهرمان پنهان سیستم های سیالات می باشد. این قطعه نقش یک رابط را بین منبع نیرو و پمپ برقرار می کند.

کوپلینگ پمپ در صنایع مختلف به طور گسترده مورد استفاده قرار می گیرد. این قطعه از ایجاد کوچک ترین انحراف نیز به راحتی جلوگیری می کند.

چرا از کوپلینگ در پمپ ها استفاده می کنیم؟

کوپلینگ پمپ نقش کلیدی در هم محور کردن موتور و شفت پمپ جهت انتقال نیرو دارد‌. این قطعه مکانیکی به وفور در پمپ ها مورد استفاده قرار می گیرد. به نوعی کوپلینگ با انتقال گشتاور از محور اول به محور دوم با انتقال بهتر سیال کمک شایانی خواهد کرد. به طوری که وقفه ای در این پروسه به وجود نخواهد آمد‌. این المان مکانیکی منجر به گردش پیوسته و بدون خطای پمپ خواهد شد‌. کوپلینگ باعث کاهش هزینه های ناشی از خرابی پمپ نیز خواهد شد؛ زیرا این قطعه از ایجاد خرابی های گسترده به راحتی می تواند جلوگیری کند.

از دیدگاه کارشناسی این قطعه نقش یک محدود کننده گشتاور را ایجاد کرده و تمامی فعالیت های پمپ را کنترل می کند. کوپلینگ هرگونه ضربه و ارتعاش را جذب کرده و از انتقال آن جلوگیری می کند.

تحت چنین شرایطی بخش های اصلی پمپ دچار آسیب نخواهد شد. به نوعی کوپلینگ راز عملکرد اصولی و استاندارد انواع پمپ است.

انواع رایج کوپلینگ پمپ

شاید در نگاه اول فکر کنید، که کوپلینگ پمپ فقط در یک نوع طراحی و تولید شده است. در صورتی که چنین باوری کاملا اشتباه و غلط می باشد و این المان مکانیکی انواع مختلفی دارد. پس از محبوبیت گسترده این قطعه در دنیای صنعتی، انواع مختلفی از آن تولید و به فروش رسید. هر کدام از مدل های مختلف این قطعه از مشخصات و ویژگی های خاصی پشتیبانی می کنند.

بر حسب نیاز و محل استفاده باید نمونه مناسب را انتخاب کرد. در ادامه به معرفی انواع رایج کوپلینگ پمپ خواهیم پرداخت:

کوپلینگ محور موازی

این کوپلینگ به منظور اتصال محور موتور و پمپ در سیستم هایی با محور موازی مورد استفاده قرار می گیرد. این قطعه نقش کلیدی در انتقال نیرو و حرکت دارد.

کوپلینگ چرخشی

در سیستم هایی که نیاز به چرخش یا تغییر جهت دارند، از کوپلینگ چرخشی استفاده می شود. این محصول به واسطه قطعات متحرکی قادر به تغییر جهت است.

کوپلینگ مغناطیسی

این محصول بر اساس اصول مغناطیسی کار می کند و برای انتقال حرکت بدون تماس گزینه مناسبی به شمار می آید. همچنین این قطعه بدون اصطکاک فعالیت خود را دنبال می کند.

کوپلینگ فلکسیبل

این محصول به منظور جبران انحرافات و لرزش های موجود در سیستم مورد استفاده قرار می گیرد. این قطعه از استحکام مکانیکی بالایی برخوردار است.

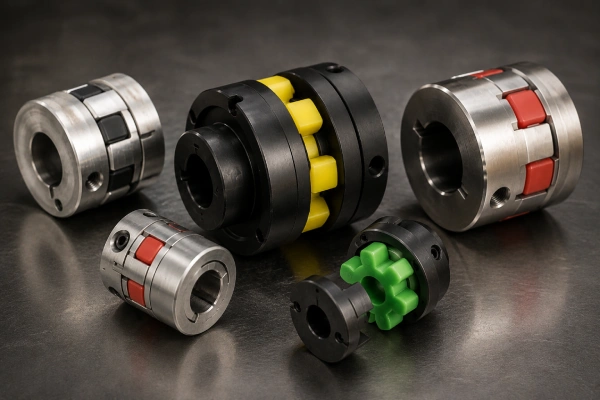

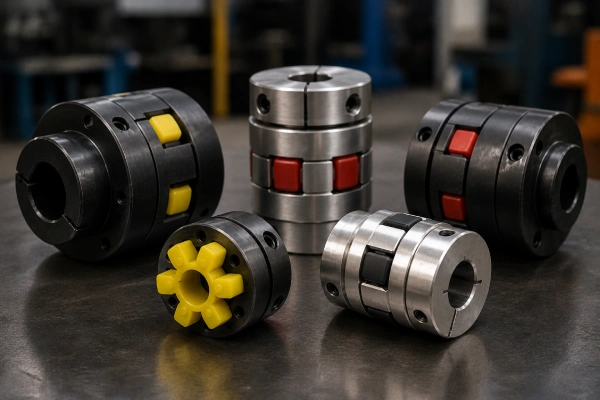

کوپلینگ پلاستیکی

این المان کاربردی و صنعتی بین دو محور قرار گرفته و به جذب شوک و لرزش کمک شایانی خواهد کرد. این قطعه به تخلیه نیرو نیر کمک خواهد کرد.

کوپلینگ دیسکی

کوپلینگ دیسکی از دیسک های فلزی ساخته شده و به راحتی گشتاور بالا را بدون لغزش انتقال می دهد‌‌. همچنین تمامی انحرافات و لرزش های موجود را به راحتی دفع می کند.

چگونه کوپلینگ پمپ مناسب را انتخاب کنیم؟

در پروسه انتخاب کوپلینگ پمپ مناسب باید به چند نکته مهم توجه کنید. تحت چنین شرایطی می توانید نمونه مناسب را جهت خرید انتخاب نمایید. پیش از هرگونه اقدامی مدل های مختلفی را بررسی کرده و ویژگی های هر یک را به تفکیک شناسایی کنید. تحت چنین شرایطی می توانید بر حسب نیاز خود مدل مناسب را انتخاب نمایید. توجه داشته باشید، که کوپلینگ انتخابی با نوع فعالیت شما باید هماهنگی داشته باشد.

نکته: در صورتی که کوپلینگ انتخابی با نوع فعالیت شما مناسب نباشد؛ مشکلات جدی به وجود خواهد آمد.

نکات مهم در نصب و نگهداری کوپلینگ پمپ

کوپلینگ پمپ باید توسط تکنسین های مجرب و ماهر نصب شود. تحت چنین شرایطی هیچ گونه مشکلی در سیستم به وجود نخواهد آمد. افراد عادی از دانش و مهارت کافی جهت نصب کوپلینگ برخوردار نیستند و در پروسه نصب ممکن است، که به کوپلینگ آسیب وارد کنند. به منظور نگهداری اصولی و حرفه ای از این قطعه بازدید دوره ای را در اولویت قرار دهید. در صورت نیاز قطعات فرسوده را عوض کنید، تا کوپلینگ خراب نشود. همچنین کنترل هم ترازی شفت ها را فراموش نکنید.

علائم خرابی کوپلینگ پمپ و عیب یابی

از علائم خرابی کوپلینگ پمپ می توان به ایجاد سر و صدای زیاد توسط دستگاه اشاره کرد. در اغلب موارد مقدار ارتعاشات و لرزش دستگاه نیز افزایش پیدا می کند. همچنین بلبرینگ ها و سایر قطعات مکانیکی دستگاه نیز خراب می شوند. در برخی از موارد مصرف انرژی نیز افزایش پیدا می کند.

به منظور عیب یابی حتما عملکرد کوپلینگ را بررسی کنید و در صورت بروز هرگونه خطا نسبت به خرابی کوپلینگ مشکوک شوید.

کاربرد کوپلینگ پمپ در صنایع مختلف

کوپلینگ پمپ در صنایع مختلف به وفور مورد استفاده قرار می گیرد. کوپلینگ دنده ای، کوپلینگ فنری و کوپلینگ انعطاف پذیر باعث فراهم سازی انعطاف بالا در شفت ها می شوند. همچنین به انتقال توان از یک انتها به انتهای دیگر کمک می کنند. کوپلینگ پمپ به کاهش آسیب های ناشی از یک محور به محور دیگر نیز کمک می کنند.

این قطعه به اتصال محور دستگاه ها به موتورها و ژنراتورها نیز کمک خواهد نمود. این قطعه در پمپ های مربوط به سانتریفیوژ نیز کارایی گسترده ای دارد.

نتیجه گیری

کوپلینگ پمپ به منظور اتصال محور دوار پمپ به محور دوار موتور نصب و راه اندازی می شود. این قطعه به انتقال نیرو و گشتاور از یک محور به دیگری کمک خواهد نمود و نقش موثری در بهبود عملکرد موتور دارد. کوپلینگ پمپ کاربرد گسترده ای در دنیای صنعتی امروز دارد. این المان مکانیکی انواع مختلفی داشته و بر حسب نیاز خود می توانید مدل مناسب را جهت خرید انتخاب کنید.

کوپلینگ یونیورسال که به‌ عنوان کوپلینگ چهار شاخ نیز شناخته می‌شود، یکی از اجزای کلیدی در سیستم‌های مکانیکی است. این نوع کوپلینگ در کاربردهایی که نیاز به انعطاف‌پذیری و جبران ناهماهنگی محورهای شفت وجود دارد، بسیار مؤثر است. با توجه به ساختار خاص و ویژگی‌های منحصر به فرد، کوپلینگ یونیورسال به ‌عنوان یک رابط کوپلینگ کارآمد در صنایع مختلف شناخته می‌شود و باعث انتقال مؤثر نیرو و گشتاور می‌گردد.

مزایای کوپلینگ چهار شاخ

کوپلینگ چهار شاخ دارای مزایای متعددی است که آن را برای کاربردهای مختلف مناسب می‌سازد. یکی از اصلی‌ترین مزایای این نوع کوپلینگ، انعطاف‌پذیری آن است. این کوپلینگ‌ها به شفت‌ها اجازه می‌دهند تا در زوایای مختلف نسبت به یکدیگر حرکت کنند و در عین حال گشتاور را به‌ طور مؤثر منتقل کنند. این ویژگی در سیستم‌هایی که ممکن است تحت تأثیر ناهماهنگی‌های مکانیکی یا حرکتی قرار بگیرند، بسیار کاربردی است.

تطبیق‌پذیری یکی دیگر از مزایای کوپلینگ یونیورسال است. این نوع کوپلینگ‌ها می‌توانند در طیف وسیعی از کاربردها مورد استفاده قرار گیرند، از جمله در ماشین‌آلات صنعتی، وسایل نقلیه و سیستم‌های انتقال نیرو. با توجه به طراحی فشرده و دوام بالای این کوپلینگ‌ها، آن‌ها به راحتی در سیستم‌های مختلف گنجانده می‌شوند و می‌توانند در محیط‌های مختلف کار کنند.

دوام و مقاومت این کوپلینگ‌ها از دیگر ویژگی‌های بارز آن‌هاست. کوپلینگ‌های یونیورسال با استفاده از بلبرینگ‌های باکیفیت و مواد مستحکم طراحی می‌شوند که در برابر نیروهای زیاد و شرایط سخت مقاومت می‌کنند. همچنین، هزینه‌های نگهداری این نوع کوپلینگ‌ها معمولاً پایین‌تر از سایر انواع کوپلینگ‌هاست. این موضوع می‌تواند به کاهش هزینه‌های عملیاتی کمک کند.

نحوه عملکرد کوپلینگ یونیورسال

عملکرد کوپلینگ یونیورسال بر مبنای استفاده از دو مفصل است که هر یک به یکی از شفت‌ها متصل می‌شود. این دو مفصل به وسیله یک قطعه اتصال متقاطع به نام پین متقاطع به هم متصل می‌شوند. پین متقاطع به شفت‌ها اجازه می‌دهد تا نسبت به یکدیگر بچرخند و در عین حال گشتاور را منتقل کنند.

هنگامی که یکی از شفت‌ها می‌چرخد، این حرکت به مفصل‌ها منتقل شده و از طریق پین متقاطع به شفت دیگر منتقل می‌گردد. طراحی این نوع کوپلینگ به گونه‌ای است که ناهماهنگی‌های محورهای شفت را جبران می‌کند. این امر در سیستم‌های مکانیکی که تحت تأثیر حرکات متناوب یا ناهموار قرار دارند، بسیار کارآمد است. به همین دلیل کوپلینگ یونیورسال به ‌عنوان یک رابط کوپلینگ انعطاف‌پذیر شناخته می‌شود.

در واقع، کوپلینگ یونیورسال می‌تواند به ‌طور مؤثر در زوایای بین ۵ تا ۴۵ درجه کار کند که این قابلیت باعث می‌شود در شرایط خاصی که شفت‌ها در جهات مختلف حرکت می‌کنند، عملکرد مطلوبی داشته باشد. به همین دلیل، کوپلینگ یونیورسال به‌ طور گسترده‌ در صنایع مختلف مورد استفاده قرار می‌گیرد.

کاربرد کوپلینگ‌های چهار شاخ

کوپلینگ‌های چهار شاخ در صنایع و کاربردهای مختلفی مورد استفاده قرار می‌گیرند. یکی از کاربردهای رایج این نوع کوپلینگ در وسایل نقلیه است. در محورهای محرک خودروها، کامیون‌ها و تراکتورها، شفت‌ها باید بتوانند تغییرات جهت‌گیری را در حین حرکت وسیله نقلیه در زمین‌های ناهموار انجام دهند. کوپلینگ یونیورسال به دلیل انعطاف‌پذیری خود، این امکان را فراهم می‌کند.

در صنایع تولیدی و ماشین‌آلات صنعتی، کوپلینگ‌های چهار شاخ برای اتصال شفت‌های میکسرها، تسمه‌های نقاله و سیستم‌های انتقال نیرو استفاده می‌شوند. این نوع کوپلینگ‌ها به ماشین‌آلات اجازه می‌دهند تا با دقت و کارایی بیشتری کار کنند و در عین حال ناهماهنگی‌های حرکتی را جبران کنند.

در رباتیک نیز کوپلینگ‌های یونیورسال برای اتصال بخش‌های مختلف بدن ربات استفاده می‌شوند. این نوع کوپلینگ‌ها به ربات‌ها این امکان را می‌دهند که آزادانه حرکت کرده و با دقت عمل کنند. همچنین، در سیستم‌های بالابر و جرثقیل‌ها، این کوپلینگ‌ها به ‌عنوان رابطی برای انتقال نیرو و گشتاور عمل می‌کنند و به کارکرد بهینه تجهیزات کمک می‌کنند.

این کوپلینگ‌ها در سیستم‌های انتقال نیرو در توربین‌های بادی و دیگر تجهیزات انرژی تجدیدپذیر نیز کاربرد دارند. به دلیل توانایی جبران زاویه و قابلیت تحمل نیروهای بزرگ، کوپلینگ‌های یونیورسال می‌توانند در شرایط سخت و چالش‌برانگیز عملکرد قابل اعتمادی داشته باشند.

قیمت کوپلینگ یونیورسال

قیمت کوپلینگ یونیورسال به عوامل متعددی بستگی دارد. یکی از این عوامل اندازه کوپلینگ است. هر چه یک کوپلینگ بزرگ‌تر باشد، به فلز بیشتری نیاز دارد و زمان ماشین‌کاری آن بیشتر خواهد بود. همچنین طراحی کوپلینگ، از جمله نوع اتصال (تک یا دوبل)، بر قیمت آن تأثیر دارد. به‌ عنوان مثال، یک کوپلینگ یونیورسال منفرد معمولاً کمتر از یک اتصال جهانی دوبل هزینه خواهد داشت.

مواد استفاده شده در ساخت کوپلینگ نیز عامل مهمی در تعیین قیمت آن است. به‌ طور کلی، اتصالات فولادهای آلیاژی معمولاً ارزان‌تر از اتصالات ساخته شده از فولادهای ضد زنگ هستند. آلومینیوم ممکن است ارزان‌تر از فولادهای آلیاژی باشد، اما معمولاً فولادهای آلیاژی اقتصادی‌ترین گزینه هستند. مواد با خواص ضد خوردگی و استحکام بالا معمولاً گران‌تر خواهند بود.

در نهایت، انتخاب تأمین‌کننده و برند نیز می‌تواند بر قیمت تأثیر بگذارد. خرید از تأمین‌کنندگان معتبر و شناخته‌ شده معمولاً به معنای پرداخت هزینه بیشتری است، اما این هزینه می‌تواند به معنای کیفیت بالاتر و دوام بیشتر نیز خواهد بود.

خرید کوپلینگ‌های چهار شاخ

برای خرید کوپلینگ چهار شاخ، گزینه‌های زیادی در بازار وجود دارد. این کوپلینگ‌ها می‌توانند از مواد مختلفی مانند فولاد، فولاد ضد زنگ یا ترکیبات پلیمری ساخته شوند. هنگام خرید، باید به نیازهای خاص خود توجه کنید. عواملی همچون اندازه، طراحی و مواد ساخت می‌توانند بر انتخاب شما تأثیر بگذارند.

توجه به کیفیت کوپلینگ نیز بسیار مهم است. همچنین، اطلاعات فنی و مشخصات محصول را بررسی کنید تا مطمئن شوید که کوپلینگ انتخابی شما با نیازهای سیستم سازگار است.

قبل از خرید، بهتر است با کارشناسان فنی یا مهندسان مشورت کنید تا مطمئن شوید که کوپلینگ انتخابی شما بهترین گزینه برای کاربرد مورد نظر است. این کار می‌تواند به شما کمک کند تا از بروز مشکلات در آینده جلوگیری کنید و سیستم شما به طور بهینه کار کند.

جمع‌بندی

کوپلینگ یونیورسال یا چهار شاخ به‌عنوان یک ابزار کلیدی در انتقال نیرو و گشتاور در سیستم‌های مکانیکی شناخته می‌شود. مزایای متعددی همچون انعطاف‌پذیری، دوام و هزینه‌های نگهداری پایین، این نوع کوپلینگ را در بسیاری از صنایع و کاربردها ضروری و مهم ساخته است. شناخت نحوه عملکرد و کاربردهای این نوع کوپلینگ می‌تواند به بهبود عملکرد سیستم‌های مکانیکی کمک کند. همچنین، هنگام خرید کوپلینگ یونیورسال، توجه به عوامل مختلف می‌تواند به انتخاب بهینه و موفقیت‌آمیز شما کمک کند. در نهایت، کوپلینگ‌های انعطاف‌پذیر می‌توانند به بهینه‌سازی عملکرد سیستم‌ها و کاهش هزینه‌های نگهداری و عملیاتی کمک کنند.

انتقال قدرت و حرکت میان اجزای مختلف ماشین‌آلات در صنایع، از اهمیت بالایی برخوردار است. یکی از ابزارهای کلیدی در این زمینه، کوپلینگ‌ هستند. کوپلینگ‌های انعطاف‌پذیر از جمله این محصولات هستند که به دلیل ویژگی‌های منحصر به فرد خود، کاربردهای گسترده‌ای در صنایع مختلف دارند. در این مقاله، به بررسی جامع کوپلینگ‌های انعطاف‌پذیر، انواع، کاربردها، مزایا و نکات مهم در انتخاب و خرید آن خواهیم پرداخت.

تعریف کوپلینگ انعطاف پذیر و کاربردهای آن

کوپلینگ انعطاف پذیر چیست؟ کوپلینگ انعطاف‌پذیر به نوعی از کوپلینگ‌ها اطلاق می‌شود که قابلیت جذب انحرافات و حرکات جانبی را دارند. این ویژگی به آن‌ها این امکان را می‌دهد که در شرایطی که دو شافت در موقعیت‌های غیر هم‌محور قرار دارند، به‌ خوبی عمل کنند. کوپلینگ‌های انعطاف‌پذیر از موادی مانند لاستیک یا پلاستیک ساخته می‌شوند و طراحی آن‌ها به ‌گونه‌ای است که تغییرات اندازه و زاویه شافت‌ها را تحمل کنند.

اهمیت استفاده از کوپلینگ انعطاف پذیر در صنایع مختلف

استفاده از کوپلینگ‌های انعطاف‌پذیر در صنایع مختلف و در سیستم‌های پیچیده و حساس، اهمیت بالایی دارد. این کوپلینگ‌ها با قابلیت جذب ارتعاشات و فشارهای ناخواسته، به حفظ سلامت سیستم‌ها کمک می‌کنند. در واقع، استفاده از کوپلینگ‌های انعطاف‌پذیر می‌تواند به کاهش خرابی‌ها و افزایش عمر دستگاه‌ها منجر شود.

علاوه بر این، در شرایطی که سیستم‌ها تحت بارهای متغیر و نوسانات قرار دارند، کوپلینگ‌های انعطاف‌پذیر می‌توانند به ‌خوبی عمل کرده و از انتقال آسیب‌های ناشی از ارتعاشات به سایر بخش‌های سیستم جلوگیری کنند.

انواع کوپلینگ‌های انعطاف‌پذیر

کوپلینگ‌های انعطاف‌پذیر، انواع مختلفی دارند که هر یک برای کاربردهای خاصی طراحی شده‌اند. در ادامه به بررسی مهم‌ترین انواع کوپلینگ‌های انعطاف‌پذیر می‌پردازیم.

کوپلینگ دنده‌ای

کوپلینگ دنده‌ای، یکی از انواع کوپلینگ‌ها است که از دو هاب با دندانه‌های داخلی و خارجی و بوش تشکیل شده است و در دسته کوپلینگ‌های انعطاف‌پذیر قرار می‌گیرد. چرخ‌دنده‌های این قطعه صنعتی به وسیله‌ی خارهای انطباقی به محورهای محرک متصل می‌شوند و توانایی تحمل میزان گشتاور زیادی را دارند.

کوپلینگ فنری

کوپلینگ فنری، نوع خاصی از تجهیزات انتقال توان است که به عنوان عنصر انتقال‌دهنده گشتاور، دو شفت را به یکدیگر متصل می‌کند. این نوع کوپلینگ به گونه‌ای طراحی شده که حالت انعطاف‌پذیری دارد و می‌تواند گشتاورهای بسیار بالا را تحمل کند. کوپلینگ‌های فنری معمولا در سیستم‌هایی با بارهای متغیر و نوسانات زیاد کاربرد دارند و به خوبی می‌توانند از آسیب‌های ناشی از ارتعاشات جلوگیری کنند.

کوپلینگ طرح رادکس

کوپلینگ طرح رادکس با طراحی خاص خود به عنوان یک کوپلینگ انعطاف‌پذیر شناخته می‌شود که توانایی تحمل گشتاورهای بالایی را دارد. کاربردهای این کوپلینگ بیشتر در ماشین‌آلات صنعتی و سیستم‌های انتقال قدرت است که نیاز به دقت و عملکرد بالا دارند.

کوپلینگ KB

کوپلینگ KB به دلیل استفاده از لاستیک‌های ضربه‌گیر الاستومتر، توانایی میرایی و جبران ناهمراستایی و انحرافات شافت را دارد. این نوع کوپلینگ با وجود انعطاف‌پذیری پیچشی، به دفع نویز و ارتعاشات پیچشی کمک می‌کند. در کوپلینگ KB سایش در لاستیک ضربه‌گیر به مرور زمان اتفاق می‌افتد و پس از سپری کردن عمر خود، قابل تعویض است.

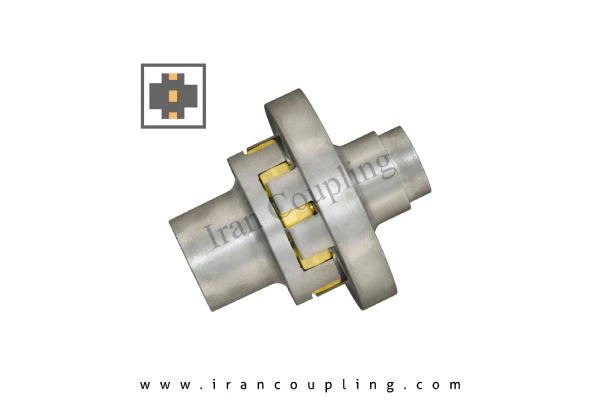

کوپلینگ روتکس

کوپلینگ روتکس، یک نوع کوپل انعطاف‌پذیر پیچشی است که به‌ طور خاص برای انتقال گشتاور مثبت طراحی شده است. این کوپلینگ از دو قطعه فلزی که یک قطعه رابط الاستیکی پلی‌اورتان در بین آن‌ها قرار گرفته تشکیل شده است. رابط الاستیکی پلی‌اورتان به شکل ستاره بوده و پره‌های آن می‌تواند انرژی و لرزش‌های وارده را کاهش دهد.

کاربردهای کوپلینگ انعطاف پذیر

کوپلینگ‌های انعطاف‌پذیر در صنایع مختلف کاربردهای متنوعی دارند. برخی از کاربردهای اصلی کوپلینگ‌های انعطاف پذیر در صنایع زیر خواهد بود:

صنعت نفت و گاز

خودروسازی

صنایع پتروشیمی و معدنی

مزایای کوپلینگ انعطاف پذیر

استفاده از کوپلینگ‌های انعطاف‌پذیر مزایای زیادی دارد. یکی از مهم‌ترین مزایا، توانایی آن‌ها در جذب ارتعاشات و انحرافات است که به کاهش آسیب‌دیدگی سیستم کمک می‌کند. علاوه بر این، کوپلینگ‌های انعطاف‌پذیر می‌توانند تغییرات دما و فشار را تحمل کنند و در نتیجه دوام بالایی دارند.

این کوپلینگ‌ها نیازی به تعمیر و نگهداری خاصی ندارند که به کاهش هزینه‌های عملیاتی و نگهداری کمک می‌کند. از دیگر مزایای کوپلینگ‌های انعطاف‌پذیر، می‌توان به نصب آسان و سرعت بالای نصب اشاره کرد.

نکات مهم در انتخاب کوپلینگ انعطاف پذیر

در هنگام انتخاب کوپلینگ انعطاف‌پذیر، باید به چند نکته توجه کرد. اولین نکته، میزان گشتاور و حداکثر سرعتی است که کوپلینگ باید تحمل کند. برای این منظور، باید اطلاعات دقیقی از مشخصات فنی دستگاه‌ها و نیازهای سیستم داشته باشید. همچنین، نیاز به بررسی ابعاد و اندازه شفت‌ها نیز وجود دارد تا مطمئن شوید که کوپلینگ انتخابی با مشخصات فنی دستگاه‌ها سازگار است. دما و نوع محیط کار نیز از عوامل مهمی هستند که باید در نظر گرفته شوند؛ زیرا برخی از کوپلینگ‌ها نمی‌توانند در شرایط خاص به‌خوبی عمل کنند.

خرید کوپلینگ انعطاف پذیر

برای خرید کوپلینگ انعطاف‌پذیر، می‌توان به وب‌سایت‌های معتبر مانند مجموعه ایران کوپلینگ مراجعه کرد. این سایت انواع مختلف کوپلینگ‌ها را با مشخصات فنی دقیق و قیمت‌های مناسب ارائه می‌دهد. همچنین، مشاوره‌های فنی از کارشناسان این حوزه می‌تواند به انتخاب بهتر کمک کند.

اطلاعات دقیق در مورد هر نوع کوپلینگ، از جمله ابعاد، وزن، حداکثر گشتاور و شرایط کاری، به شما کمک می‌کند تا انتخاب مناسبی داشته باشید. همچنین، توجه به نظرات و تجربیات دیگر مشتریان نیز می‌تواند به شما در تصمیم‌گیری کمک کند.

نتیجه‌گیری

کوپلینگ‌های انعطاف‌پذیر ابزارهای حیاتی در صنایع مختلف هستند که به ‌منظور انتقال قدرت و حرکت به کار می‌روند. با انتخاب مناسب این کوپلینگ‌ها، می‌توان به بهبود عملکرد، کاهش خرابی‌ها و افزایش عمر دستگاه‌ها کمک کرد. در نهایت، با توجه به مزایا و کاربردهای گسترده کوپلینگ‌های انعطاف‌پذیر، این ابزارها می‌توانند نقش مهمی در بهینه‌سازی فرآیندهای صنعتی ایفا کنند. جهت کسب اطلاعات بیشتر و خرید انواع کوپلینگ انعطف پذیر، با کارشناسان ما در مجموعه ایران کوپلینگ تماس بگیرید.

سوالات متداول

کوپلینگ انعطاف‌پذیر چیست و چه کاربردی دارد؟

کوپلینگ انعطاف‌پذیر ابزاری است که برای اتصال دو شافت به کار می‌رود و توانایی جذب انحرافات و ارتعاشات را دارد.

مزایای استفاده از کوپلینگ انعطاف‌پذیر چیست؟

این کوپلینگ‌ها به جذب ارتعاشات و فشارها کمک می‌کنند، عمر دستگاه‌ها را افزایش می‌دهند و نصب آسانی دارند.

چگونه می‌توان کوپلینگ انعطاف‌پذیر مناسب را انتخاب کرد؟

برای انتخاب کوپلینگ مناسب، باید به گشتاور، حداکثر سرعت، ابعاد شفت‌ها و شرایط محیط کار توجه کرد.

آیا کوپلینگ‌های انعطاف‌پذیر نیاز به تعمیر و نگهداری دارند؟

خیر، کوپلینگ‌های انعطاف‌پذیر معمولا نیازی به تعمیر و نگهداری خاصی ندارند.

کجا می‌توان کوپلینگ انعطاف‌پذیر خرید؟

می‌توانید از وب‌سایت‌های معتبر مانند ایران کوپلینگ برای خرید کوپلینگ‌های انعطاف‌پذیر استفاده کنید.

استفاده از تکنولوژی‌های نوین و ابزارهای مکانیکی در صنایع امروزی، امری اجتناب‌ناپذیر است. یکی از این ابزارها که نقش کلیدی در بهبود عملکرد ماشین‌آلات و تجهیزات صنعتی ایفا می‌کند، کوپلینگ دیسکی است. این قطعه مکانیکی با طراحی خاص خود، باعث انتقال نیرو و جابه‌جایی در ماشین‌ها شده و به دلیل داشتن ویژگی‌های منحصر به فرد، در صنایع مختلف مورد استفاده قرار می‌گیرد.

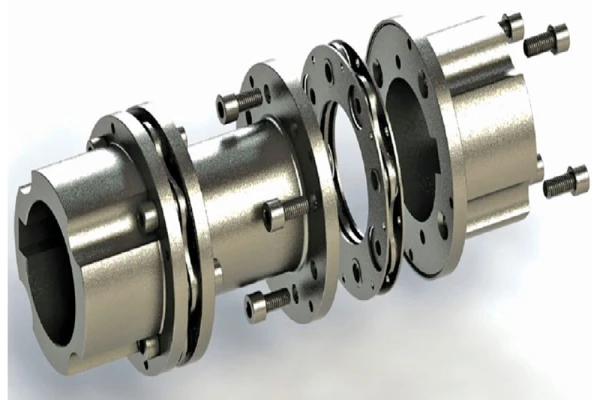

مفهوم و ساختار کوپلینگ دیسکی

کوپلینگ دیسکی نوعی از کوپلینگ انعطاف پذیر و نوعی اتصال مکانیکی است که به منظور جفت کردن دو محور و انتقال گشتاور بین آن‌ها طراحی شده است. این کوپلینگ از دیسک‌های فلزی تشکیل شده که به کمک مفصل‌های انعطاف‌پذیر به یکدیگر متصل می‌شوند. این طراحی خاص باعث می‌شود که کوپلینگ دیسکی بتواند بدون انتقال ارتعاشات و لرزش‌های اضافی، نیرو را منتقل کند. به عبارتی، کوپلینگ دیسکی به دلیل انعطاف‌پذیری و دقت بالا، به عنوان یکی از بهترین گزینه‌ها برای اتصالات در ماشین‌آلات صنعتی شناخته می‌شود.

این نوع کوپلینگ نسبت به سایر انواع مانند کوپلینگ فنری و کوپلینگ دنده ‌ای، مزایای متعددی دارد. به عنوان مثال، کوپلینگ دیسکی به دلیل عدم وجود اجزای متحرک و نیاز به روغن‌کاری، نگهداری آسان‌تری دارد و عمر طولانی‌تری را ارائه می‌دهد.

کاربردهای کوپلینگ دیسکی

کوپلینگ دیسکی به عنوان ابزاری حیاتی برای انتقال نیرو و گشتاور در صنایع مختلف شناخته می‌شود. این نوع کوپلینگ با طراحی خاص خود، علاوه بر این که عملکرد ماشین‌آلات را بهبود می‌بخشد، به دقت و ایمنی عملیات نیز کمک زیادی می‌کند. برخی از مهمترین کاربردهای کوپلینگ دیسکی عبارتند از:

صنعت خودروسازی

یکی از مهم‌ترین کاربردهای کوپلینگ دیسکی در صنعت خودروسازی است. در این صنعت، کوپلینگ دیسکی به عنوان یک جزء کلیدی در سیستم‌های انتقال قدرت به کار می‌رود. این کوپلینگ‌ها به خودروها امکان می‌دهند تا به طور دقیق و بهینه نیرو را از موتور به چرخ‌ها منتقل کنند. با این انتقال بهینه، عملکرد کلی خودرو بهبود یافته و همچنین راندمان سوخت افزایش می‌یابد. از آنجا که کوپلینگ دیسکی قادر است ارتعاشات را کاهش دهد، این امر باعث افزایش راحتی رانندگی و کاهش سایش قطعات می‌شود.

صنعت نفت و گاز

در صنعت نفت و گاز، کوپلینگ دیسکی به عنوان اتصالات بین تجهیزات و ماشین‌آلات در محیط‌های سخت و متغیر استفاده می‌شود. این کوپلینگ‌ها به دلیل طراحی مقاوم و قابلیت تحمل فشار و دماهای بالا، می‌توانند در شرایط دشوار، عملکرد قابل اعتمادی داشته باشند. همچنین، در این صنعت، کوپلینگ دیسکی نقش حیاتی در انتقال نیرو بین پمپ‌ها و کمپرسورها ایفا می‌کند و به اطمینان از عملکرد مؤثر این تجهیزات کمک می‌کند.

تجهیزات صنعتی

علاوه بر کاربردهای ذکر شده، کوپلینگ دیسکی در تجهیزات صنعتی مختلفی نظیر ماشین‌های CNC، رباتیک و تجهیزات هواپیما نقش مهمی ایفا می‌کند. در ماشین‌آلات CNC، این کوپلینگ‌ها به دقت بالای جابه‌جایی ابزارها کمک می‌کنند و این دقت موجب بهبود کیفیت تولید قطعات می‌شود. این امر در فرآیندهای پیچیده، توانایی انتقال دقیق نیرو و گشتاور توسط کوپلینگ دیسکی از اهمیت ویژه‌ای برخوردار است.

صنعت رباتیک

در صنعت رباتیک، کوپلینگ دیسکی باعث حرکت دقیق و کنترل‌پذیر ربات‌ها می‌شود. این ویژگی‌ها باعث می‌شوند که ربات‌ها قادر به انجام وظایف پیچیده با دقت بالا باشند. همچنین، در صنایع هوایی، کوپلینگ دیسکی در سیستم‌های کنترل پرواز و موتورهای جت به کار می‌رود و ایمنی و کارایی بالای عملیات هوایی را تضمین می‌کند. این کوپلینگ‌ها به دلیل مقاومت در برابر شرایط سخت، در حفظ عملکرد بهینه سیستم‌های هواپیما بسیار حیاتی هستند.

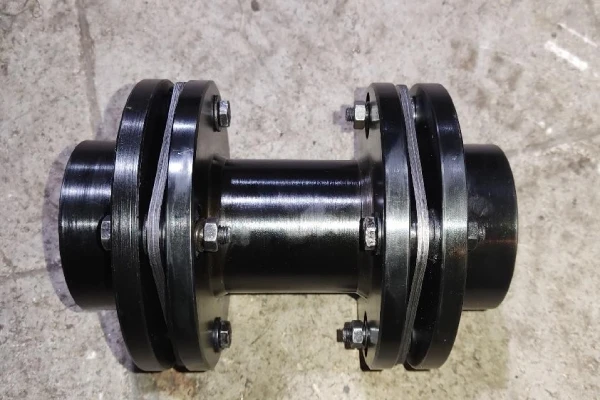

ویژگی‌های کوپلینگ دیسکی

یکی از مهم‌ترین ویژگی‌های این نوع کوپلینگ، عدم نیاز به روغن‌کاری است که در نتیجه آن، هزینه‌های نگهداری کاهش یافته و عمر مفید دستگاه افزایش می‌یابد. همچنین، کوپلینگ دیسکی به دلیل طراحی خاص خود، دارای مقاومت بالایی در برابر سایش و خوردگی است که در محیط‌های صنعتی با وجود مواد شیمیایی و شرایط سخت، بسیار حائز اهمیت است.

یکی دیگر از مزایای کوپلینگ دیسکی، قابلیت جابه‌جایی دقیق و بدون اختلال در انتقال نیرو است. کوپلینگ دیسکی به دلیل طراحی ساده و کارآمد خود، نصب و نگهداری آسانی نیز دارد.

تفاوت کوپلینگ دیسکی با سایر انواع کوپلینگ

کوپلینگ دیسکی در مقایسه با سایر انواع کوپلینگ‌ها مانند کوپلینگ فنری و کوپلینگ دنده‌ای، دارای ویژگی‌های متمایزی است. کوپلینگ فنری به دلیل انعطاف‌پذیری بالایی که دارد، می‌تواند در برابر تغییرات ناگهانی بار مقاومت کند، اما ممکن است به دلیل وجود اجزای متحرک، نیاز به نگهداری بیشتری داشته باشد.

از سوی دیگر، کوپلینگ دنده‌ای به دلیل ساختار دندانه‌ای خود، برای انتقال گشتاور بالا مناسب است، اما به دلیل وجود دندانه‌ها، در شرایط خاصی دچار سایش شده و نیاز به روغن‌کاری دارد. در مقابل، کوپلینگ دیسکی با طراحی ساده‌ و عدم نیاز به اجزای متحرک، مزایای بیشتری را ارائه می‌دهد و به همین دلیل در بسیاری از صنایع ترجیح داده می‌شود.

مزایای دیسک کوپلینگ

ایران کوپلینگ توانایی تولید کوپلینگ فنری (دیسک کوپلینگ) با توجه به نمونه ها و نقشه های مختلف را دارا بوده و در کمترین زمان و با بالاترین کیفیت این کار را انجام می دهد.

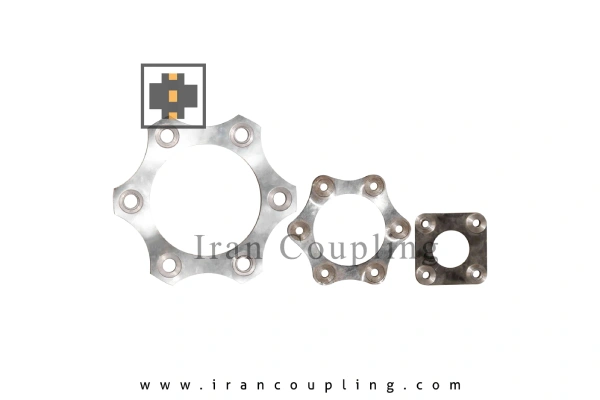

از نمونه های فنر تولید شده توسط ایران کوپلینگ می توان به شکل زیر اشاره کرد :

کوپلینگ دیسکی به دلیل مزایای متعددی که دارد، در بسیاری از صنایع محبوب است. یکی از این مزایا، عدم وجود اجزای متحرک در این نوع کوپلینگ‌ها است که احتمال خرابی و نیاز به تعمیرات را کاهش داده و در نتیجه عمر مفید دستگاه افزایش می‌یابد.

علاوه بر این، کوپلینگ دیسکی، دارای انعطاف‌پذیری بالایی است و در برابر تغییرات ناگهانی بار و نیروهای جانبی، مقاوم می‌باشد. در شرایط عملیاتی سخت، کوپلینگ دیسکی عملکرد و دوام بالایی را تأمین می‌کند و به همین دلیل در پروژه‌های صنعتی که نیاز به اتصالات دقیق دارند، بسیار مورد توجه قرار می‌گیرد.

دیسک این کوپلینگ ها (فنر ، شیمز، ممبرین) از ورق های نازک فلزی تشکیل شده است که به هم متصل شده اند و این طرح منجر به افزایش قابلیت انعطاف کوپلینگ و گرفتن شوک های استارت و استاپ و همچنین شوک های احتمالی در حین کار می شود.

از دیگر مزایای کوپلینگ های فنری می توان به تولید این کوپلینگ ها به همراه اسپیسر اشاره کرد که می تواند طول مورد درخواست شما را تامین کند و ایران کوپلینگ قابلیت ارائه این مدل از دیسک کوپلینگ ها را با طول اسپیسر به طول 3 متر دارا می باشد.

خرید کوپلینگ دیسکی

با توجه به اینکه کوپلینگ‌های دیسکی در انواع مختلفی در بازار موجود هستند، انتخاب مناسب می‌تواند تأثیر زیادی بر عملکرد ماشین‌آلات شما داشته باشد. توصیه می‌شود قبل از خرید، مشخصات فنی و قیمت‌های مختلف را بررسی کنید و از فروشندگان معتبر خرید نمایید. همچنین، در نظر داشته باشید که هنگام خرید کوپلینگ دیسکی، به نوع کاربرد و نیازهای خاص دستگاه خود توجه کنید تا بهترین گزینه را انتخاب کنید.

سخن پایانی

کوپلینگ دیسکی به عنوان یکی از ابزارهای کلیدی در صنعت و مکانیک، تأثیر چشمگیری در بهبود عملکرد ماشین‌آلات و تجهیزات دارد. این تکنولوژی با ویژگی‌هایی همچون انعطاف‌پذیری بالا، عمر طولانی و دقت بالا، به عنوان یک گزینه مناسب در صنایع مختلف شناخته می‌شود. با توجه به نیازهای روزافزون صنایع به دقت و عملکرد بهینه، کوپلینگ دیسکی می‌تواند در آینده نقش مهمی ایفا کند. اگر به دنبال یک راه‌حل کارآمد و مطمئن برای اتصالات مکانیکی خود هستید، کوپلینگ دیسکی می‌تواند انتخاب مناسبی باشد.

نمونه دیسک کوپلینگ فنری ساخته شده توسط ایران کوپلینگ را در ویدئوی زیر تماشا کنید :
