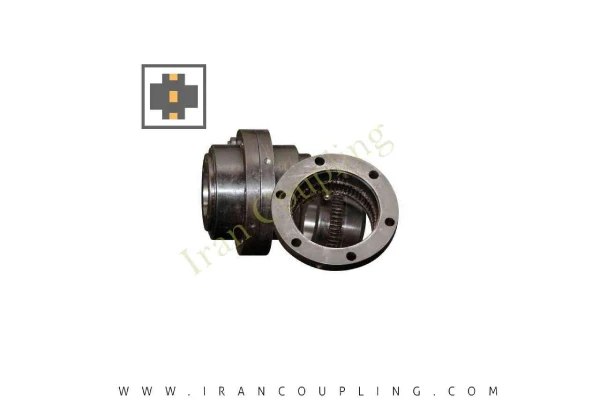

تامین و ساخت سفارشی کوپلینگ دنده‌ای صنایع سنگین (فولاد، سیمان و معادن)
کارخانه ماشین‌سازی ایرانمهر به عنوان تولیدکننده تخصصی قطعات انتقال قدرت در کشور، انواع کوپلینگ‌های دنده‌ای (Gear Coupling) دندانه‌بشکی (Crowned Teeth) را از سایز کوچک کارگاهی تا تناژهای فوق سنگین خطوط نورد و کانوایر، با فولادهای آلیاژی سخت‌کاری‌شده (Mo40 و VCN) و ضمانت عملکرد تولید می‌نماید.
در میان انواع اتصالات مکانیکی، کوپلینگ دنده‌ای (Gear Coupling) قدرتمندترین و قابل‌اعتمادترین تجهیز برای انتقال گشتاورهای فوق‌العاده بالا در خشن‌ترین شرایط کاری است. صنایع فولادسازی، کارخانجات سیمان، آسیاب‌های بال‌میل، کانوایرهای سنگین معدنی و پمپ‌های تزریق پرفشار نفت و گاز، همگی متکی به کوپلینگ‌های دنده‌ای هستند. این تجهیز نه تنها توانایی انتقال گشتاور تا صدها هزار نیوتن‌متر را دارد، بلکه ناهمراستایی‌های زاویه‌ای و محوری ناشی از انبساط حرارتی تجهیزات را نیز به خوبی جبران می‌کند.
نیاز به انتخاب یا جایگزینی سریع کوپلینگ صنعتی برای خط تولید دارید؟
مشاوره رایگان محاسبات توان و گشتاور + صدور فوری پیش‌فاکتور رسمی کارخانه. مجموعه ایران کوپلینگ به عنوان یکی از پیشگامان صنعت انتقال قدرت در کشور، تامین‌کننده قابل اعتماد بزرگ‌ترین صنایع فولاد، نفت، گاز، پتروشیمی، سیمان و نیروگاهی ایران است. تیم مهندسی ما آماده ارائه بهترین پیشنهاد فنی و مالی بدون واسطه است.
تاسیس ۱۳۳۷ / ۶ دهه تجربه
انعطاف‌پذیر، دنده‌ای و صلب
فولاد، نفت، گاز، سیمان، برق
تست بالانس دقیق دینامیکی
معیارهای حیاتی در انتخاب کوپلینگ دنده‌ای صنایع سنگین
یک انتخاب نادرست در کوپلینگ دنده‌ای می‌تواند باعث کچل شدن دنده‌ها، شکست شفت گیربکس و توقف خط نورد شود. در فرآیند مهندسی خرید، پارامترهای زیر باید به دقت محاسبه شوند:
- گشتاور نامی ($T_N$) و گشتاور پیک ضربه‌ای ($T_{max}$): ضریب سرویس ($S_f$) برای صنایع سنگین بر اساس نوع بار (یکنواخت، با شوک متوسط یا شوک شدید) معمولاً بین ۱.۷۵ تا ۲.۵ در نظر گرفته می‌شود.

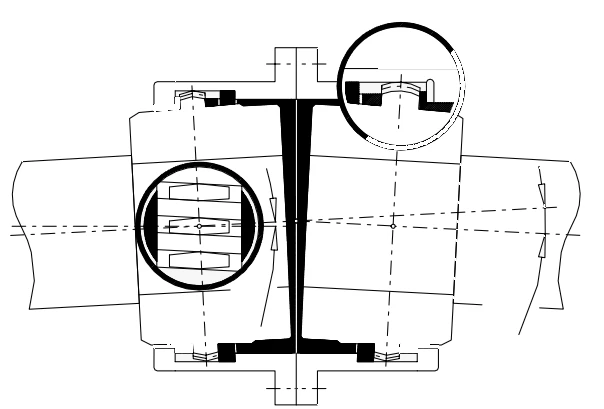

- هندسه دندانه‌ها (دنده‌قوسی / Crowned vs Straight): دندانه‌های قوسی سه‌بعدی تنش‌های موضعی گوشه دندانه‌ها را در هنگام ناهمراستایی زاویه‌ای حذف کرده و طول عمر کوپلینگ را تا ۴ برابر افزایش می‌دهند.
- حداکثر دور بر دقیقه (RPM) و بالانس دینامیکی: در دورهای بالاتر از ۱۰۰۰ RPM، بالانس دینامیکی بر اساس استاندارد ISO 1940 گرید G2.5 برای جلوگیری از خستگی بلبرینگ‌ها الزامی است.
- سیستم آب‌بندی و گریس‌کاری (Sealing): استفاده از اورینگ‌ها و کاسه‌نمدهای وایتون (Viton) مقاوم به حرارت برای حفظ روانکار و جلوگیری از نفوذ گرد و غبار سیلیس و اکسید آهن.
جدول راهنمای انتخاب سریع و مشخصات فنی کوپلینگ‌های دنده‌ای استاندارد
مشخصات فنی سری‌های پرکاربرد کوپلینگ دنده‌ای ساخت کارخانه ماشین‌سازی ایرانمهر جهت راهنمایی کارشناسان فنی و مدیران خرید:
| تیپ / سایز کوپلینگ | گشتاور نامی (kNm) | حداکثر سوراخ شفت (mm) | حداکثر دور مجاز (RPM) | کاربرد اصلی در صنعت |
|---|---|---|---|---|
| G-10 (سایز ۱) | ۱.۹ | ۵۲ | ۴,۰۰۰ | گیربکس‌های صنعتی سبک، پمپ‌های فشار قوی |
| G-15 (سایز ۱.۵) | ۳.۸ | ۶۵ | ۳,۶۰۰ | کانوایرهای خطوط انتقال، الکتروموتورهای متوسط |
| G-20 (سایز ۲) | ۷.۲ | ۸۰ | ۳,۱۰۰ | اکسترودرها، میکسرهای بتن و صنایع لاستیک |
| G-30 (سایز ۳) | ۱۸.۵ | ۱۱۰ | ۲,۵۰۰ | خطوط نورد فولاد، آسیاب‌های مواد خام سیمان |
| G-40 (سایز ۴ به بالا) | ۴۵ الی ۲۰۰+ | ۱۵۰ الی ۳۵۰ | ۱,۸۰۰ | درایوهای فوق سنگین بال‌میل معدن، کوره‌های دوار |
اصول حیاتی نگهداری و افزایش طول عمر کوپلینگ دنده‌ای
بیش از ۷۰٪ خرابی‌های زودهنگام کوپلینگ‌های دنده‌ای ناشی از کمبود یا فساد روانکار است. برای کارکرد بی‌وقفه به این نکات توجه کنید:
- استفاده از گریس تخصصی کوپلینگ دنده‌ای (Coupling Grease): از گریس‌های معمولی لیتیومی استفاده نکنید؛ گریس کوپلینگ دنده‌ای باید دارای ادتیوهای EP (Extreme Pressure) و پایداری در برابر نیروی گریز از مرکز بالا باشد.
- بازه زمانی روانکاری مجدد: در صنایع با کارکرد ۲۴ ساعته (مانند فولاد و سیمان)، شارژ گریس باید هر ۳ الی ۶ ماه یکبار پس از بازرسی وضعیت کاسه‌نمدها انجام گیرد.
- پایش دورهای لقی جانبی (Backlash): افزایش غیرعادی بکلش نشان‌دهنده شروع سایش دندانه‌هاست و باید در اولین توقف تعمیراتی، تعویض نیم‌بوش انجام شود.
امکانات کارخانه ماشین‌سازی ایرانمهر در ساخت کوپلینگ‌های دنده‌ای
ما در ایران کوپلینگ با تکیه بر ماشین‌آلات مدرن دنده‌زنی، کله‌زنی و عملیات حرارتی، آماده عقد قرارداد تامین قطعات با کارخانجات بزرگ کشور هستیم:
- ✔️ ماشین‌کاری از فولادهای آلیاژی Mo40 (42CrMo4) و VCN150 با سختی‌کاری تا ۵۸ راکول
- ✔️ تولید کوپلینگ‌های دندانه‌بشکی دابل انگیجمنت (Double Engagement) و تک انگیجمنت اسپیسر دار
- ✔️ مهندسی معکوس و ساخت دقیق طبق نمونه‌های آلمانی Flender ZAPEX و Renold
- ✔️ صدور شناسنامه متریال و گزارش تست بالانس دینامیکی همراه با قطعه
- ✔️ تحویل فوری سایزهای استاندارد و تولید قطعات سفارشی در سریع‌ترین زمان ممکن
