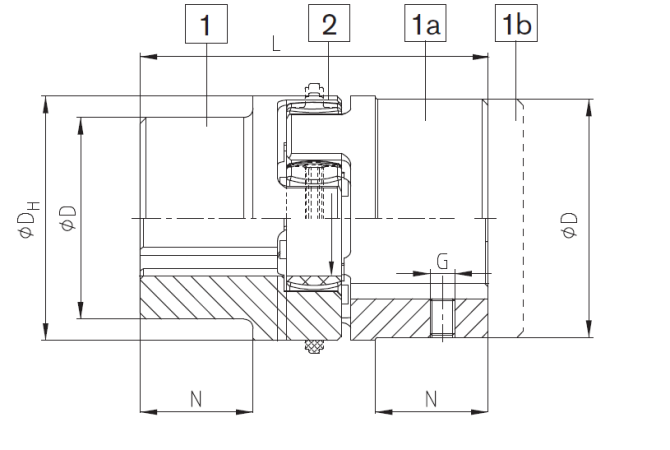

Jaw Coupling :

Coupling Selection :

Example :

Technical data :



N

L D DH SIZE
35 30 30

30

66 40 40 40
24 78 40 54

54

53

28

90 48 65

65

64

37

112 66 80

80

79

40

122 75 95 95
94
47 136 85 105

105

103

52

159 98 120 120
118
61 182 115 135

135

133

70

215 135 160 160
81 245 160 200

200

89

270 180 225 225
96 295 200 255

255

112

340 230 290 290
124 375 255 320

320

Material                                                        GG25



جدول انتخاب كوپلينگ                                                                                         COUPLING SELECTION

قطر بزرگ

DH

mm

شفت

Bore diameter

mm

گشتاور

Torque (T total)

N.m

گشتاور ماکزیمم

Max Torque

N.m

دور ماکزیمم

Max speed

1/min

30

6-16 7.5 15 19000
40 6-24 10

20

19000

54

9-24 26 52 14000
65 10-28 70

141

11800

80

12-38 142 283 9500
95 14-42 198

395

8000

105

15-48 230 460 7100
120 20-55 295

590

6300

135

22-65 415 830 5600
160 30-75 877

1755

4750

200

40-90 1780 3775 3750
225 50-115 3300

6600

3350

255

60-125 4800 9600 3000
290 60-145 6650

13300

2650

320

60-160 8550

17100

2360





  • Size : From 54 to 320
  • Workplace : Suitable For Oil and Sultry Environment
